O Teatro de Dresden, construído entre 1911 e 1913, tem uma história muito diversificada. O edifício foi destruído por ataques aéreos das forças aliadas em fevereiro de 1945, reconstruído nos anos do pós-guerra e danificado pelas cheias de agosto de 2002. Durante uma paragem dos espetáculos de 18 semanas, o Teatro de Dresden foi renovado e modernizado.
Devido à janela de tempo reduzida, estiveram envolvidos nos trabalhos cerca de 230 operários em três turnos. Entre outros, os trabalhos incluíam a renovação da tecnologia de palco e o reforço da estrutura da cobertura da torre de palco. Os engenheiros da KREBS+KIEFER analisaram a estabilidade da cobertura do palco com a ajuda do RSTAB. Na análise de estabilidade, foram detetados défices na capacidade de carga, o que tornou necessárias medidas de reforços.
KREBS+KIEFER Ingenieure GmbH, Alemanha
www.kuk.de.

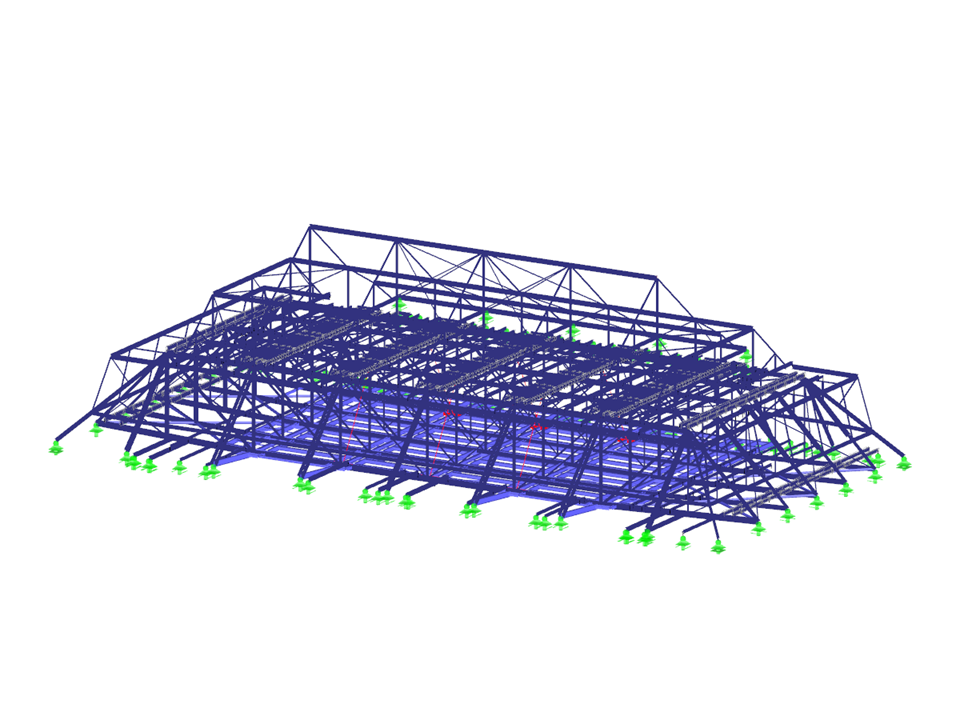

Modelo em 3D de estrutura de cobertura de palco no RSTAB (© KREBS + KIEFER)
Devido à janela de tempo reduzida, estiveram envolvidos nos trabalhos cerca de 230 operários em três turnos. Entre outros, os trabalhos incluíam a renovação da tecnologia de palco e o reforço da estrutura da cobertura da torre de palco. Os engenheiros da KREBS+KIEFER analisaram a estabilidade da cobertura do palco com a ajuda do RSTAB. Na análise de estabilidade, foram detetados défices na capacidade de carga, o que tornou necessárias medidas de reforços.
KREBS+KIEFER Ingenieure GmbH, Alemanha
www.kuk.de.
Modelo em 3D de estrutura de cobertura de palco no RSTAB (© KREBS + KIEFER)
Estrutura de apoio da cobertura do palco
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 2516 |
Número de barras | 4077 |
Número de casos de carga | 1 |
Peso total | 16,249 t |
Dimensões (métricas) | 33,300 x 16,436 x 9,185 m |
Dimensões (imperial) | 109.25 x 53.92 x 30.13 feet |
Versão do programa | 8.12.01 |
