Teatr, który został zbudowany w latach 1911-1913, ma bogatą historię. Budynek został zniszczony przez alianckie ataki powietrzne w lutym 1945 r., Odbudowany w latach powojennych, uszkodzony przez powodzie w sierpniu 2002 r. W ciągu 18 -tygodniowej przerwy drezdeński teatr został gruntownie odnowiony i zmodernizowany.
Ze względu na krótki czas na budowie pracowało do 230 osób na trzy zmiany. Przebudowa obejmowała między innymi remont wyposażenia sceny oraz wzmocnienie konstrukcji dachu wieży scenicznej. Inżynierowie KREBS+KIEFER przeanalizowali stateczność dachu sceny za pomocą programu RSTAB. Analiza stateczności wykazała braki w nośności, które wymagały zastosowania środków wzmacniających.
KREBS+KIEFER Ingenieure GmbH, Niemcy
www.kuk.de.

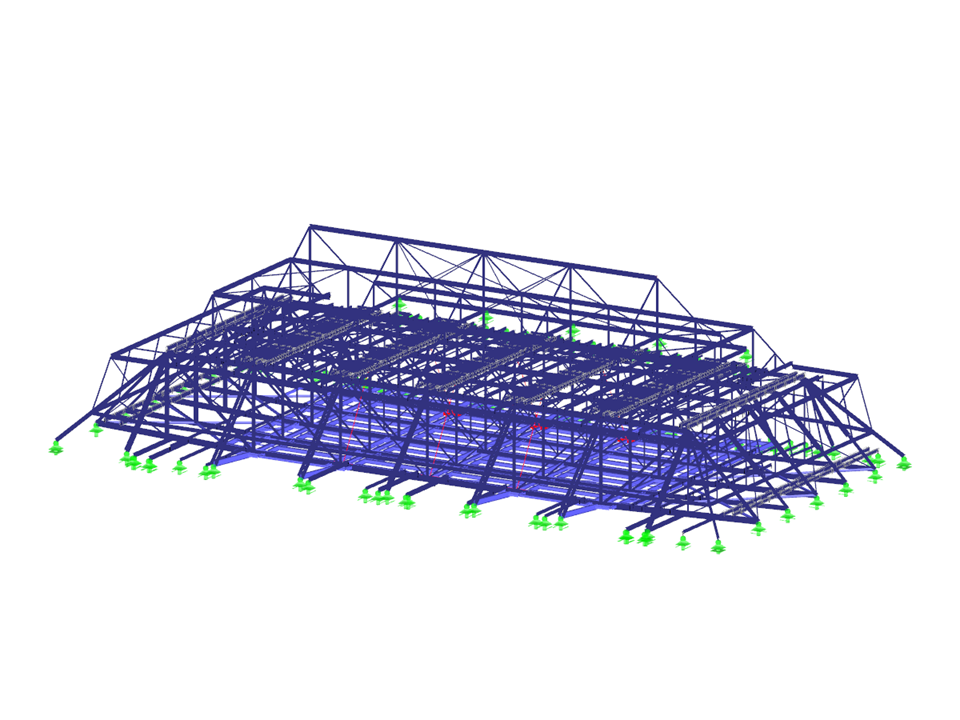

3D-Modell der Bühnendachkonstruktion in RSTAB (© KREBS+KIEFER)
Ze względu na krótki czas na budowie pracowało do 230 osób na trzy zmiany. Przebudowa obejmowała między innymi remont wyposażenia sceny oraz wzmocnienie konstrukcji dachu wieży scenicznej. Inżynierowie KREBS+KIEFER przeanalizowali stateczność dachu sceny za pomocą programu RSTAB. Analiza stateczności wykazała braki w nośności, które wymagały zastosowania środków wzmacniających.
KREBS+KIEFER Ingenieure GmbH, Niemcy
www.kuk.de.
3D-Modell der Bühnendachkonstruktion in RSTAB (© KREBS+KIEFER)
Konstrukcja nośna dachu sceny
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 2516 |
Liczba prętów | 4077 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 16,249 t |
Wymiary (metryczne) | 33,300 x 16,436 x 9,185 m |
Wymiary (imperialne) | 109.25 x 53.92 x 30.13 feet |
Wersja programu | 8.12.01 |
