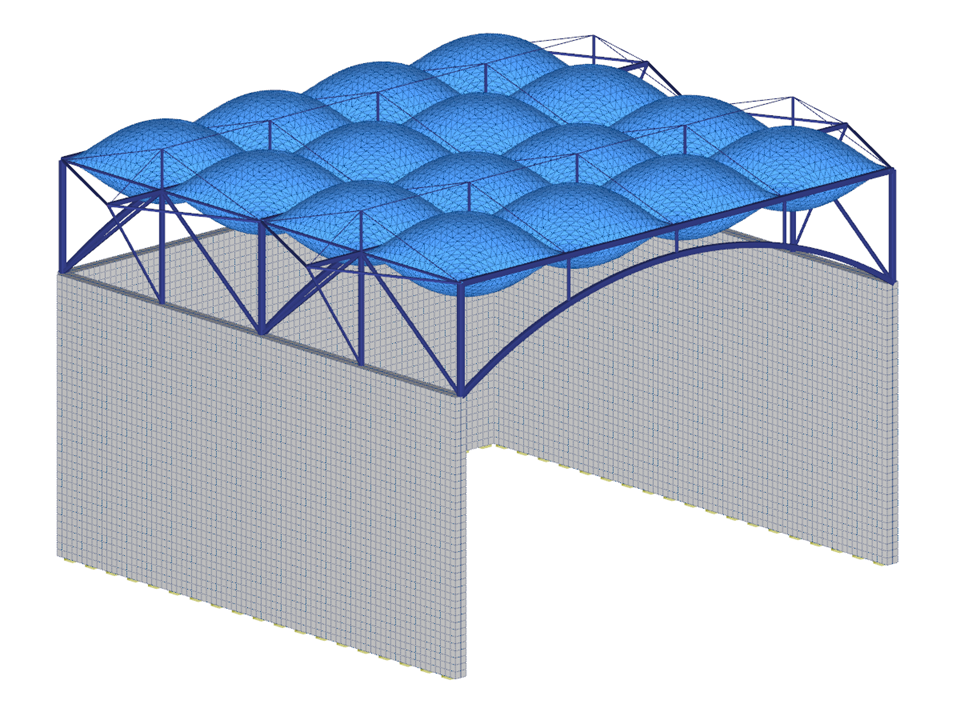

Tento model ukazuje inovativní pneumatickou střešní konstrukci, která využívá pneumatické polštáře pro efektivní rozložení zatížení. Konstrukce je založena na membránách z materiálu ETFE a moderních membránových koncepcích. Systém demonstruje, jak lze realizovat velká rozpětí díky cílenému využití napínacích polštářů. Přiložený obrázek poskytuje podrobný pohled na tvar a funkci nosné konstrukce. Ideálně se hodí pro hloubkové analýzy pneumatických konstrukcí.
Model použitý v
Celkem
Tato stránka má 0 uživatelských hodnocení.
| 5 hvězdiček | ||
| 4 hvězdičky | ||
| 3 hvězdičky | ||
| 2 hvězdičky | ||
| 1 hvězdička |
Pneumatická střešní nosná konstrukce
| Počet uzlů | 368 |
| Počet linií | 179 |
| Počet prutů | 163 |
| Počet ploch | 35 |
| Počet těles | 16 |
| Počet zatěžovacích stavů | 13 |
| Počet kombinací zatížení | 7 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 96,355 t |
| Rozměry (metrické) | 10,587 x 12,500 x 7,750 m |
| Rozměry (imperiální) | 34.73 x 41.01 x 25.43 feet |
| Verze programu | 5.23.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
