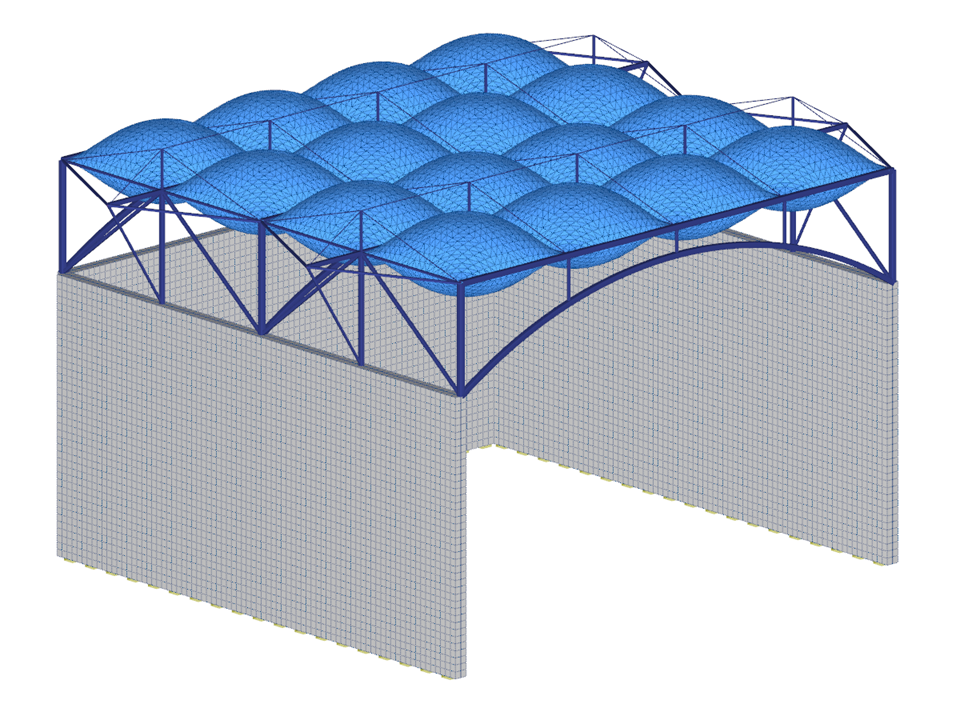

Estructura de cubierta neumática
Número de nudos | 368 |
Número de líneas | 179 |
Número de barras | 163 |
Número de superficies | 35 |
Número de sólidos | 16 |
Número de casos de carga | 13 |
Número de combinaciones de carga | 7 |
Número de combinaciones de resultados | 1 |
Peso completo | 96.355 t |
Dimensiones (métricas) | 10,587 x 12,500 x 7,750 m |
Dimensiones (imperiales) | 34.73 x 41.01 x 25.43 feet |
Versión del programa | 5.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
