V tabulce 3.1 normy EN 1993-1-8:2010-12 jsou stanoveny jmenovité hodnoty meze kluzu a meze pevnosti šroubů. Jakostní třídy šroubů jsou tu 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. V poznámce k této tabulce se uvádí, že národní příloha může vyloučit určité třídy šroubů.

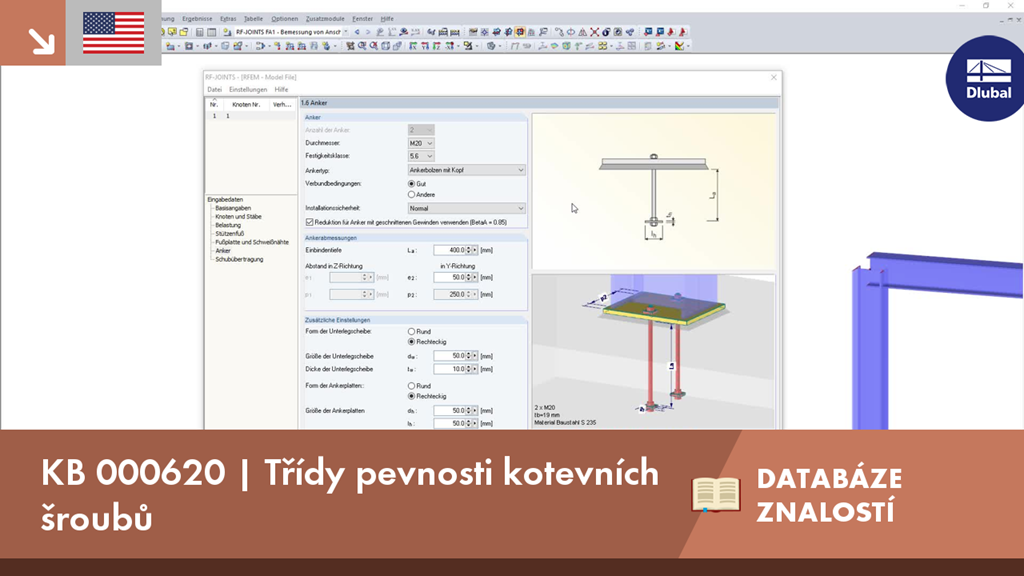

KB 000620 | Třídy pevnosti kotevních šroubů
Odkazy
Máte nějaké otázky?
V tabulce 3.1 normy EN 1993-1-8:2010-12 jsou stanoveny jmenovité hodnoty meze kluzu a meze pevnosti šroubů. Jakostní třídy šroubů jsou tu 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. V poznámce k této tabulce se uvádí, že národní příloha může vyloučit určité třídy šroubů. V případě německé NP se jedná o třídy šroubů 4.8, 5.8 a 6.8.
EN 1993-1-8: 2010-12 umožňuje podle kap. 6.2.2 (6) uvažovat tření příslušným součinitelem tření pro posouzení únosnosti ve smyku.
V nabídce programů společnosti Dlubal Software najdeme řadu přídavných modulů, které umožňují posoudit spoje v ocelových a dřevěných konstrukcích. Přídavný modul RF‑/JOINTS Steel - Column Base slouží k posouzení patek kloubově uložených nebo vetknutých ocelových sloupů. Rozhodující úlohu pro hospodárný a bezpečný návrh patky sloupu má výběr upevnění, geometrie základu a materiálů.
Deskový nosník představuje hospodárnou volbu pro velkorozponové konstrukce. Ocelový deskový nosník s I-profilem má obvykle stojinu vysokou pro maximalizaci smykové únosnosti a oddělení pásnic, ale tenkou pro minimalizaci vlastní tíhy. Vzhledem k vysokému poměru výšky k tloušťce (h/tw ) mohou být pro vyztužení štíhlé stojiny zapotřebí příčné výztuhy.
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
