La tabla 3.1 de EN 1993-1-8: 2010-12 define los valores nominales del límite elástico y la resistencia límite última de los pernos. Las clases de pernos dadas aquí son 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. La nota para esta tabla declara que el Anejo Nacional puede excluir algunas clases de pernos.

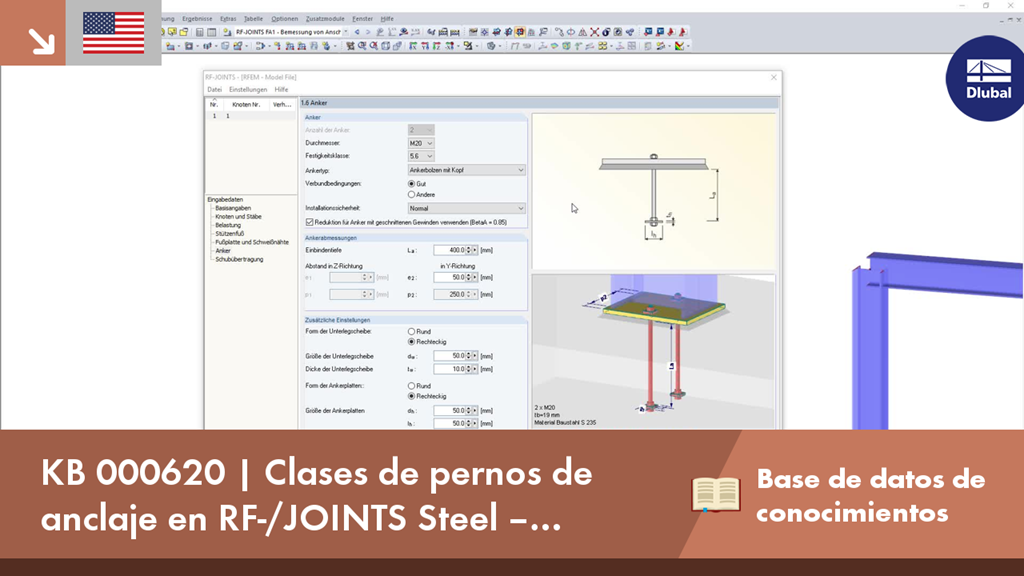

KB 000620 | Clases de pernos de anclaje en RF-/JOINTS Steel – Column Base
Enlaces
¿Tiene alguna pregunta?
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Las clases de pernos dadas aquí son 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. La nota para esta tabla declara que el Anejo Nacional puede excluir algunas clases de pernos. Para el AN de Alemania, estas son las clases de perno 4.8, 5.8 y 6.8.
Según la cláusula 6.2.2(6) de EN 1993-1-8:2010-12, puede aplicar la fricción mediante el coeficiente de fricción o de rozamiento para calcular la capacidad a cortante.
La gama de productos de Dlubal Software contiene varios módulos para el cálculo de conexiones de acero y madera. So besteht im Modul RF-/JOINTS Stahl Stützenfuß die Möglichkeit, Fußpunkte von gelenkigen oder eingespannten Stahlstützen zu untersuchen. Für die wirtschaftliche und sichere Bemessung des Stützenfußes spielt die Auswahl der Befestigungsmittel, der Fundamentgeometrie und der Materialgüten eine entscheidende Rolle.
La viga armada es una opción económica para la construcción de grandes luces. La viga de chapa de acero de sección en I normalmente tiene un alma de gran canto para maximizar su capacidad a cortante y separación de alas, pero un alma delgada para minimizar el peso propio. Debido a su gran relación altura-espesor (h/tw ), es posible que se necesiten rigidizadores transversales para rigidizar el alma esbelta.
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
El componente "Placa base" le permite diseñar conexiones con placa base con anclajes empotrados. En este caso, se analizan las placas, soldaduras, anclajes y la interacción acero-hormigón.
En el cuadro de diálogo "Editar sección", puede mostrar las formas de pandeo del método de las bandas finitas (FSM) como un gráfico en 3D.
