Номинальные значения предела текучести и предела прочности болтов определяются по таблице 3.1 нормы EN 1993‑1‑8:2010‑12. На ее основе затем различаются следующие классы болтов: 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. Тем не менее в примечании к данной таблице указано, что соответствующее Национальное приложение может исключать некоторые классы болтов.

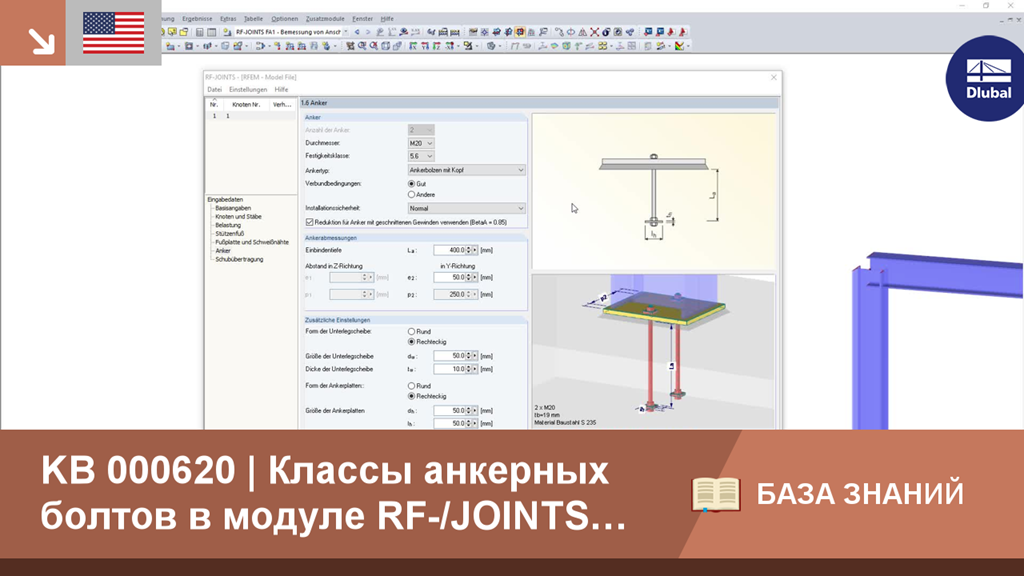

KB 000620 | Классы анкерных болтов в модулр RF-/JOINTS Steel - Column Base
Ссылки
У вас есть какие-нибудь вопросы?
![Рама с фундаментом с анкерными болтами](/ru/webimage/014960/2982134/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
Номинальные значения предела текучести и предела прочности болтов определяются по таблице 3.1 нормы EN 1993‑1‑8:2010‑12. На ее основе затем различаются следующие классы болтов: 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. Тем не менее в примечании к данной таблице указано, что соответствующее Национальное приложение может исключать некоторые классы болтов. Например, в НП Германии это касается классов 4.8, 5.8 и 6.8.
![Рама с фундаментом с учетом горизонтального трения](/ru/webimage/014941/2952533/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
Согласно пункту 6.2.2 (6) нормы EN 1993‑1‑8:2010‑12, можно в расчете прочности на сдвиг учесть с помощью соответствующего коэффициента также трение.
![Окно «3.1 Расчет - сводка», включая детали снятия анкера](/ru/webimage/009455/2418883/06-de-png.png?mw=512&hash=2e81038d8121980dba2b8bc98dcb0cebed568176)
Ассортимент продуктов Dlubal Software содержит различные модули для расчёта стальных и деревянных соединений. So besteht im Modul RF-/JOINTS Stahl Stützenfuß die Möglichkeit, Fußpunkte von gelenkigen oder eingespannten Stahlstützen zu untersuchen. Für die wirtschaftliche und sichere Bemessung des Stützenfußes spielt die Auswahl der Befestigungsmittel, der Fundamentgeometrie und der Materialgüten eine entscheidende Rolle.
![КБ 001875 | Расчет стержней, устойчивых к моменту, по норме AISC 341-22 в программе RFEM 6](/ru/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
![Характерная для 002820 | Предельная пластическая деформация для швов](/ru/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
![Компонент "Плита базы"](/ru/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
![Характерная для 002807 | 3D изображение результатов FSM](/ru/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
![Расчёт стальных конструкций | Обзор расчета сейсмических устойчивых систем](/ru/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
