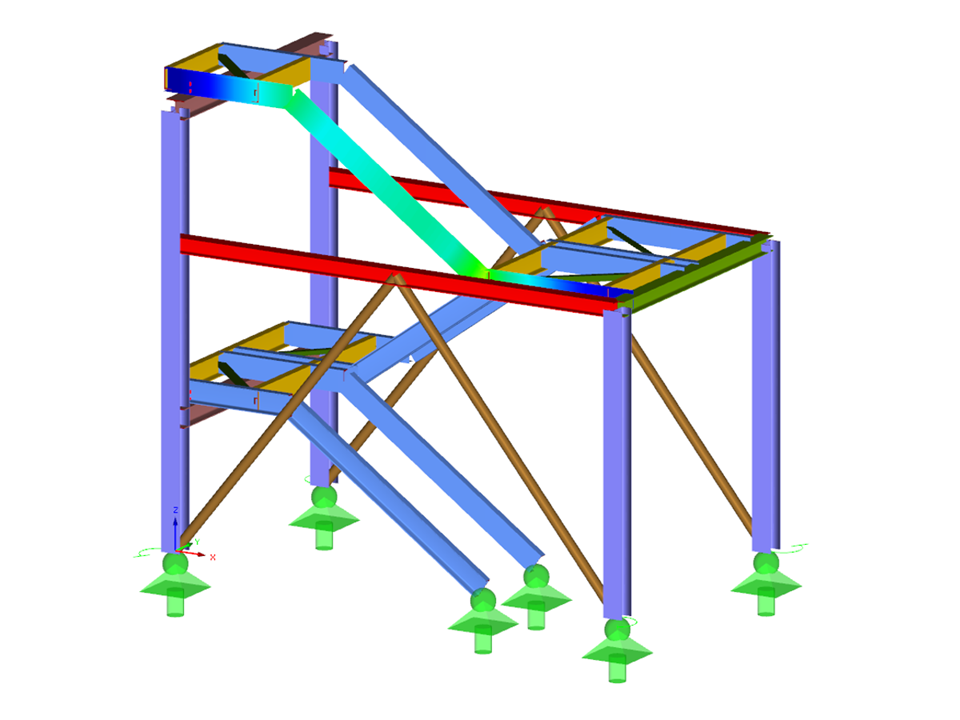

Vázané kroucení na schodnici
Model použitý v
Schodišťová věž s vázaným kroucením
| Počet uzlů | 67 |
| Počet linií | 95 |
| Počet prutů | 95 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 14 |
| Počet kombinací zatížení | 24 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 2,703 t |
| Rozměry (metrické) | 5,060 x 4,501 x 2,800 m |
| Rozměry (imperiální) | 16.6 x 14.77 x 9.19 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Délka: 00:01:15 min
Databáze znalostí
Délka: 00:01:07 min
Databáze znalostí
Délka: 00:00:54 min
Délka: 00:00:51 min
Délka: 02:22:52 min
Funkce programu
Délka: 00:00:36 min
Funkce programu
Délka: 00:00:42 min
Délka: 00:52:56 min
V našem příspěvku porovnáme kritickou sílu pro klopení nebo případně kritický moment vzpěru nosníku o jednom poli stanovené při posouzení stability různými metodami.
Anhand eines Verifikationsbeispiels soll die Bemessung eines torsionsbeanspruchten Trägers nach AISC Design Guide 9 gezeigt werden. Die Bemessung erfolgt mit dem Zusatzmodul RF-STAHL AISC und der Modulerweiterung RF-STAHL Wölbkrafttorsion mit sieben Freiheitsgraden.
V tomto příspěvku vysvětlíme, jak lze stanovit zatížení na základě vnitřních sil definovaných v rozšíření RF-/STEEL Warping Torsion přídavného modulu RF-/STEEL EC3. Vzhledem k tomu, že tento nový program umožňuje kromě celých řetězových prutových konstrukcí analyzovat také extrahované řetězové konstrukce, je nutné stanovit zatížení pro dílčí konstrukci zvlášť. Za tímto účelem byla vyvinuta speciální transformační funkce, která stanoví nová zatížení všech dílčích konstrukcí (v závislosti na vnitřních silách vypočítaných v programu RFEM/RSTAB) pro každou zatěžovací situaci pro geometricky nelineární analýzu vázaného kroucení se sedmi stupni volnosti.
V tomto příspěvku najdeme paralelu mezi generováním sítě konečných prvků pro samostatné objekty pomocí volby „Nezávislá síť konečných prvků preferována“ a generováním sítě konečných prvků bez použití této možnosti.
- Použitelné pro pruty definované jako sady prutů
- Výpočet zohledňující 7 směrů deformací (ux, uy, uz, φx, φy, φz, ω) nebo 8 vnitřních sil (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω)
- Nelineární posouzení podle teorie druhého řádu
- Zadávání imperfekcí
- Výpočet součinitelů kritického zatížení i vlastních tvarů vybočení a jejich zobrazení (včetně deplanace)
- Integrace do navrhování prutů v přídavném modulu RF‑/STEEL EC3 a RF-/STEEL AISC
- Použitelné pro všechny tenkostěnné ocelové průřezy
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
Pro jaké programy je k dispozici přídavný modul STEEL Warping Torsion?
Pomocí přídavného modulu RF-/STEEL Warping Torsion posuzuji excentricky modelovaný stěnový nosník zatížený příčně spojitým zatížením. Zatímco ohybové momenty jsou v hlavním programu v důsledku kloubů nulové na začátku a na konci prutu, RF-/STEEL Warping Torsion zobrazí momenty tam. Moment v poli je tak redukován nesprávně. Jak dostanu okrajové momenty na nulu?
Mohu vytvořit kóty v addonu Ocelové přípoje?
Jak mohu posoudit tlačený úhelník podle AISC, kapitoly E5?
Jak ovlivní výztuhy na vnějších okrajích pásnic tuhého rámového nosníku únosnost maximálního momentu a rotační tuhost a s tím spojené posuny na rámové konstrukci?
Co je to metoda konečných prvků založená na komponentách (CBFEM)?
