Torsione di ingobbamento della rotaia della scala
Modello utilizzato in

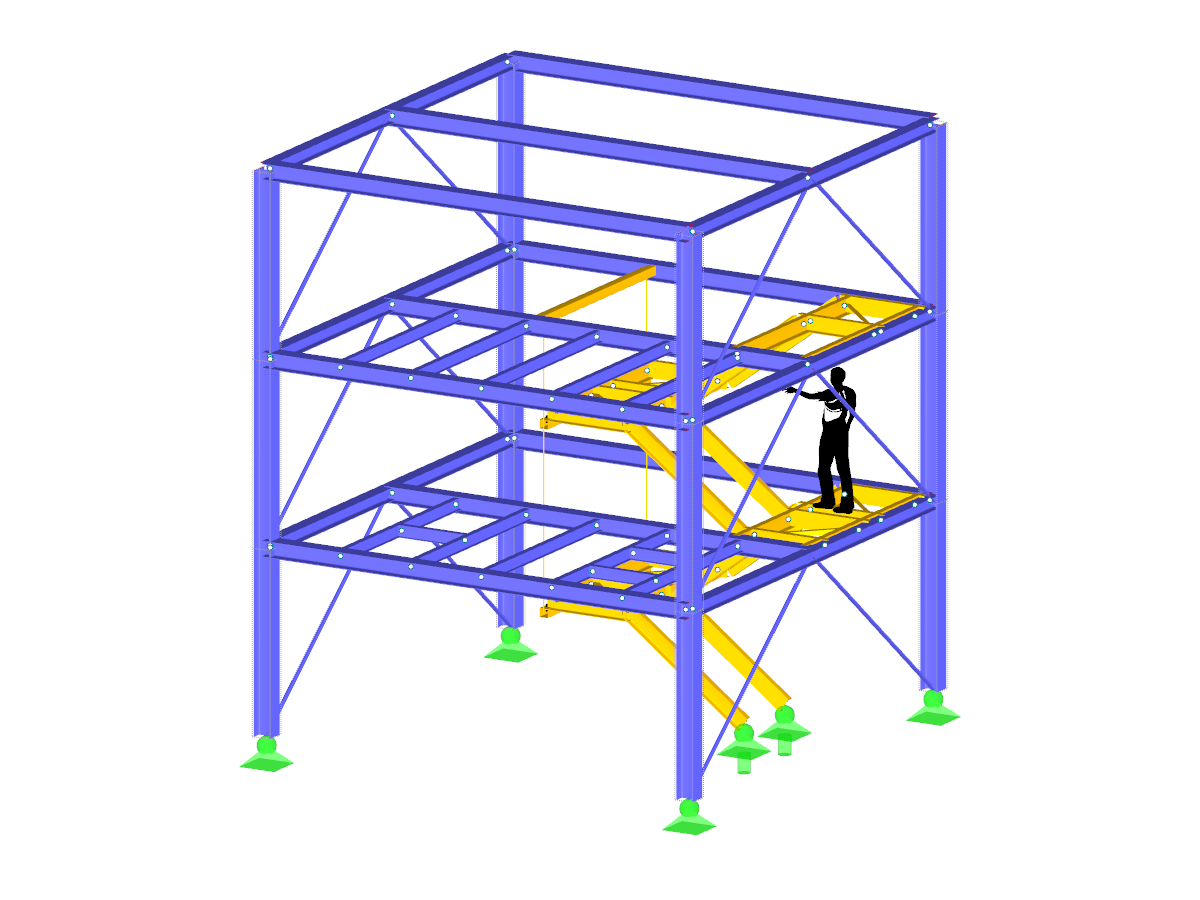

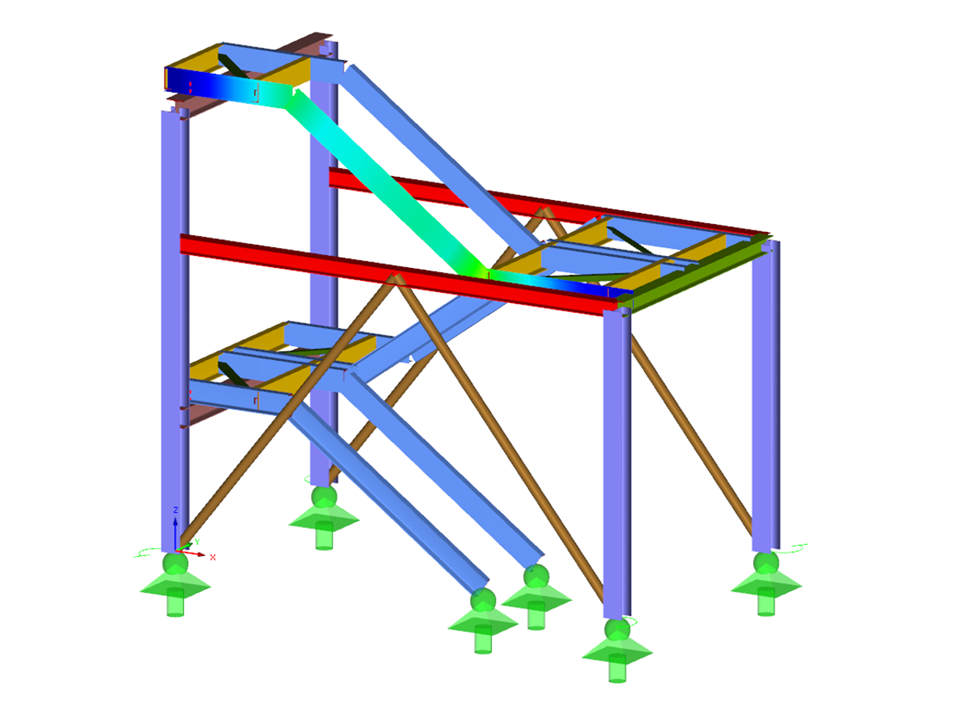

Torre scala con torsione di ingobbamento
Numero di nodi | 67 |
Numero di linee | 95 |
Numero di aste | 95 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 14 |
Nr. di combinazioni di carico | 24 |
Nr. di combinazioni di risultati | 1 |
Peso totale | 2,703 t |
Dimensioni (metriche) | 5.060 x 4.501 x 2.800 m |
Dimensioni (imperiali) | 16.6 x 14.77 x 9.19 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

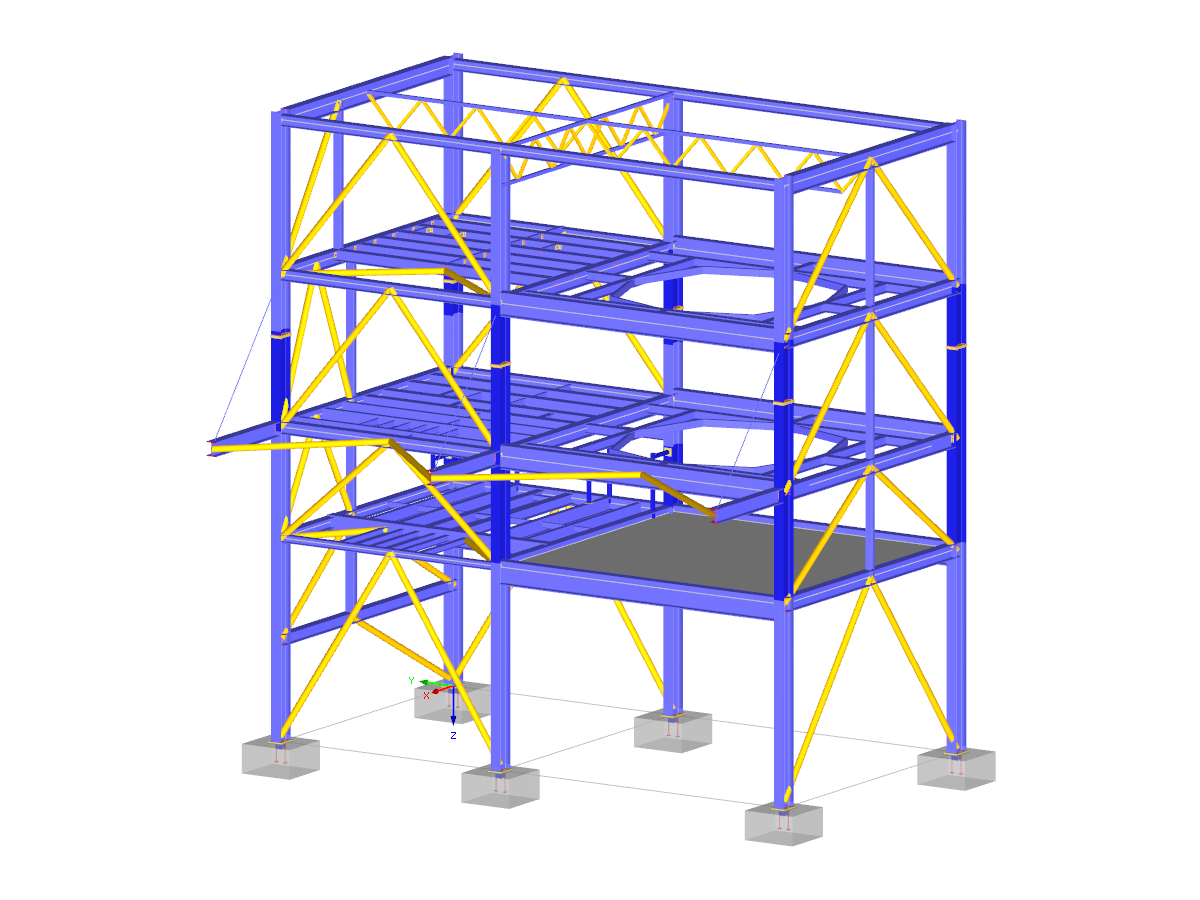

Modelli correlati
