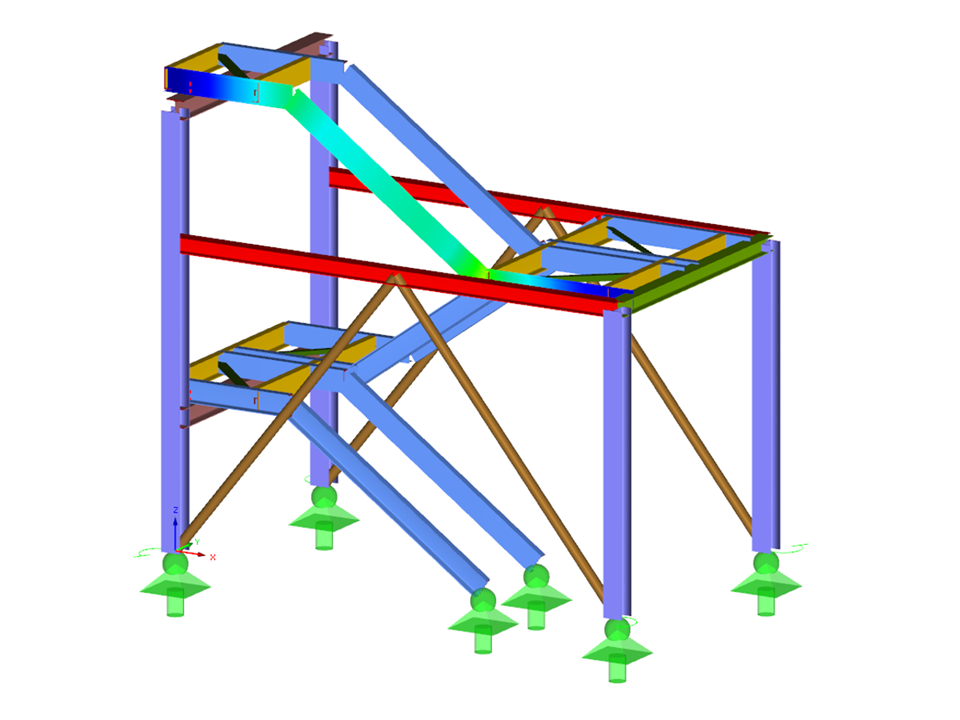

Wölbkrafttorsion an Treppenwange
Modell verwendet in
Treppenturm mit Wölbkrafttorsion
Anzahl Knoten | 67 |
Anzahl Linien | 95 |
Anzahl Stäbe | 95 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 14 |
Anzahl Lastkombinationen | 24 |
Anzahl Ergebniskombinationen | 1 |
Gesamtgewicht | 2.703 t |
Abmessungen (metrisch) | 5.060 x 4.501 x 2.800 m |
Abmessungen (imperial) | 16.6 x 14.77 x 9.19 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
