Návrhové podpory prutu pro posouzení průhybu

Jak mohu pro posouzení použitelnosti nebo průhybu definovat prut jako konzolu a ne jako nosník podepřený na obou koncích?

Odpověď:

Všechny pruty se při použití addonů pro posouzení použitelnosti standardně považují za podepřené v koncových uzlech. Pokud je prut konzola nebo má vnitřní podporu vytvářející kombinaci konzoly a prostě podepřeného prutu, je třeba v detailech prutu zadat novou návrhovou podporu.

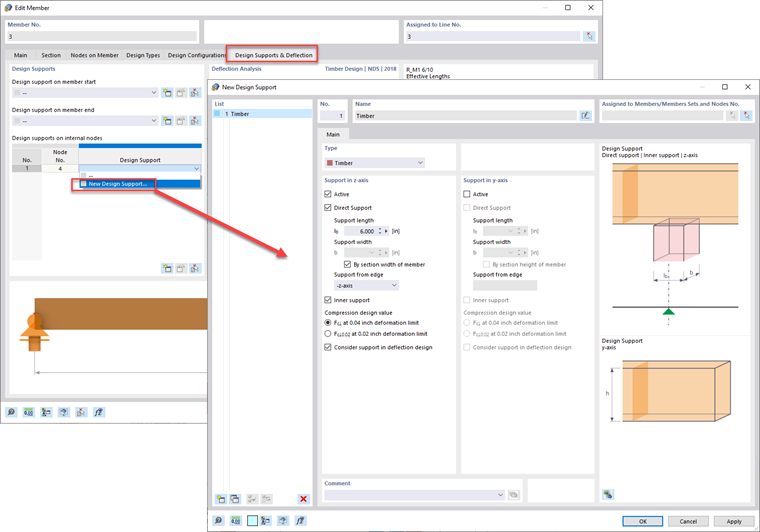

Volbu Návrhové podpory najdeme v dialogu Upravit prut v záložce Návrhové podpory a průhyb. Podpory lze přidat do libovolných uzlů po délce prutu, například na začátek, konec prutu nebo vnitřní uzly.

FAQ|005235
CS-US | Vlajka
FAQ 005235 | Návrhové podpory prutu pro posouzení průhybu
FAQ 005235 | Jak mohu pro posouzení použitelnosti nebo průhybu definovat prut jako konzolu a ne jako prut podepřený na obou koncích?
Návrhové podpory prutu pro zohlednění průhybu

V dialogu Nová návrhová podpora lze v rozbalovací nabídce nastavit typ podpory, a to na obecnou, betonovou nebo dřevěnou. The "general" will give the program guidance on the deflection member type and which limiting deflection ratio to reference from the Serviceability Configurations whether cantilever (for example, L/180) or supported on both ends (for example, L/360). Další typy "beton" a "dřevo" budou mít také vliv na posouzení průhybu, ale obsahují ještě další možnosti pro posouzení pevnosti, jako je úprava smykových a momentových vnitřních sil pro posouzení betonu nebo u dřeva posouzení napětí kolmo na vlákna.

Další podrobné informace o tomto novém nastavení v programu RFEM 6 včetně návrhových podpor pro dřevěné konstrukce najdete v níže uvedeném webináři v čase 51:05.
