Dotaz:

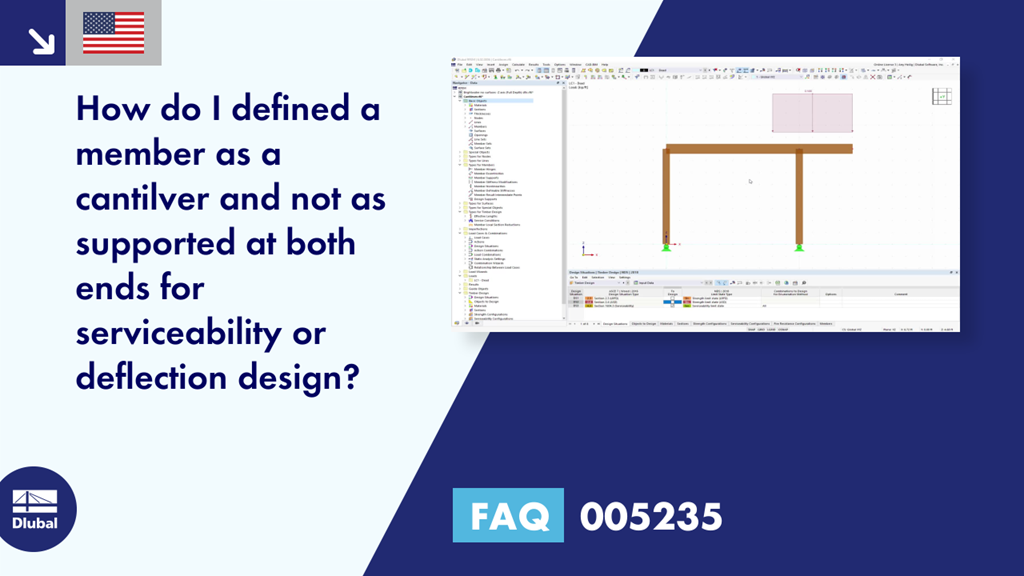

Jak mohu pro posouzení použitelnosti nebo průhybu definovat prut jako konzolu a ne jako nosník podepřený na obou koncích?
Odpověď:
Všechny pruty se při použití addonů pro posouzení použitelnosti standardně považují za podepřené v koncových uzlech. Pokud je prut konzola nebo má vnitřní podporu vytvářející kombinaci konzoly a prostě podepřeného prutu, je třeba v detailech prutu zadat novou návrhovou podporu.
Volbu Návrhové podpory najdeme v dialogu Upravit prut v záložce Návrhové podpory a průhyb. Podpory lze přidat na libovolné rozpoznané uzly po celé délce prutu, například začátek, konec nebo vnitřní uzel prutu.
V dialogu Nová návrhová podpora lze v rozbalovací nabídce nastavit typ podpory, a to na obecnou, betonovou nebo dřevěnou. "Obecná" poskytne programu informace o typu prohnutého prutu a o tom, který poměrný průhyb bude referenční v konfiguraci mezního stavu použitelnosti, zda konzolový (např. L/180) nebo podepřený na obou koncích (např. L/360). Další typy "beton" a "dřevo" budou mít také vliv na posouzení průhybu, ale obsahují ještě další možnosti pro posouzení pevnosti, jako je úprava smykových a momentových vnitřních sil pro posouzení betonu nebo u dřeva posouzení napětí kolmo na vlákna.
Další podrobné informace o tomto novém nastavení v programu RFEM 6 včetně návrhových podpor pro dřevěné konstrukce najdete v níže uvedeném webináři v čase 51:05.
Záznam webináře | Posouzení dřevěných prutů podle NDS 2018 v programu RFEM 6
