Appuis de calcul de barre pour les vérifications de flèche

Comment définir une barre comme porte-à-faux et non comme supportée aux deux extrémités pour la vérification de la flèche ou à l'ELS ?

Réponse:

Lors de l'utilisation des modules complémentaires de calcul pour les vérifications à l'ELS, toutes les barres sont considérées par défaut comme supportées aux nœuds d'extrémité. Si la barre est plutôt une barre en porte-à-faux ou si elle inclut un appui interne pour une combinaison de type de barre en porte-à-faux et est supportée aux deux extrémités, un nouvel appui de calcul doit être défini dans les détails de la barre.

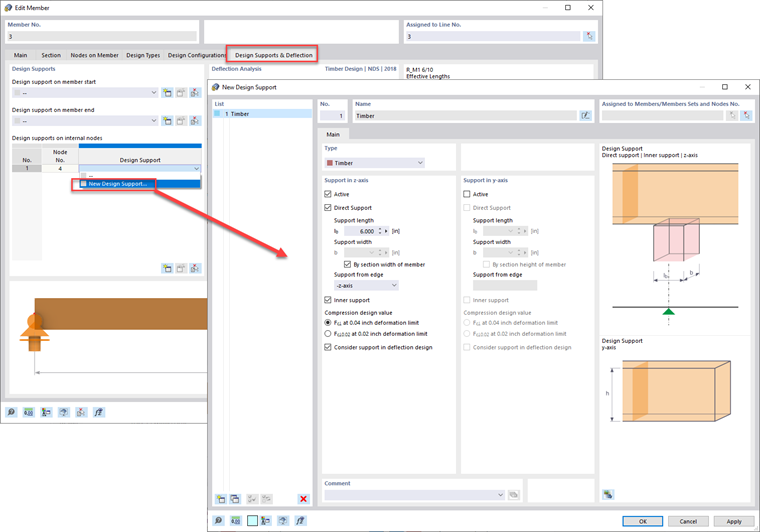

L'option Appui de calcul se trouve dans la boîte de dialogue de barre sous l'onglet Appuis de calcul et flèche. Des appuis peuvent être ajoutés à tous les nœuds détectés le long de la barre, tels que le début de la barre, la fin de la barre ou les nœuds internes.

FAQ|005235
FR | Drapeau
FAQ 005235 | Appuis de calcul de barre pour les vérifications de flèche
FAQ 005235 | Comment définir une barre comme porte-à-faux et non comme supportée aux deux extrémités pour la vérification de la flèche ou à l’ELS ?
Vérification des appuis de barre pour la considération de la flèche

Dans la boîte de dialogue Nouvel appui de calcul, vous pouvez définir le type d'appui dans la liste déroulante, y compris général, béton ou bois. The "general" will give the program guidance on the deflection member type and which limiting deflection ratio to reference from the Serviceability Configurations whether cantilever (for example, L/180) or supported on both ends (for example, L/360). Les types alternatifs « béton » et « bois » influencent également le calcul de la flèche, mais des options de calcul de résistance supplémentaires sont incluses, telles que la modification des moments et des efforts internes de cisaillement pour la vérification du béton et une vérification des contraintes perpendiculaires au fil pour la vérification du bois.

Pour en savoir plus sur ce nouveau paramètre dans RFEM 6, y compris sur les appuis de calcul pour la vérification de type « bois », veuillez consulter le webinaire ci-dessous dans la section Liens à 51:05.
