Réponse:
Dans RFEM 5, l'option de modélisation des diaphragmes a été implémentée dans le menu « Insérer → Données du modèle → 1.31 Diaphragmes » (Image 01) pour modéliser des éléments avec une très grande rigidité dans leur plan. Cette approche est surtout appliquée dans le bâtiment, où des éléments structurels horizontaux massifs (par exemple, des dalles) justifient cette hypothèse.
Étant donné que ce qu'on appelle « diaphragme » est utilisé presque exclusivement dans les bâtiments, cette fonctionnalité a été intégrée dans l’add-on « Modèle de bâtiment » dans RFEM 6. Quatre options pour prendre en compte la rigidité (Image 02) sont à disposition. L'utilisateur peut ainsi choisir les hypothèses de modèle qui reflètent le mieux la réalité de la structure.
Pour chaque étage, il est possible de définir une configuration de résultat propre. Avec les options « Niveau rigide » ou « Niveau flexible », les dalles (analyse 2D) peuvent être représentées avec des poteaux (appuis nodaux) et des murs (appuis linéiques) dans un modèle. L’option « Uniquement pour la transmission des charges » simplifie le calcul, les dalles étant utilisées uniquement pour la transmission des charges.
Le modèle de bâtiment constitue donc une alternative à la modélisation séparée des dalles, pour laquelle l’outil « Utiliser les réactions d’appui comme charge » était préalablement utilisé. Une première analyse peut être effectuée avec l’option « Uniquement pour la transmission des charges » pour déterminer des paramètres globaux tels que les réactions d’appui, la stabilité ainsi que le prédimensionnement des principaux éléments de porteurs verticaux.

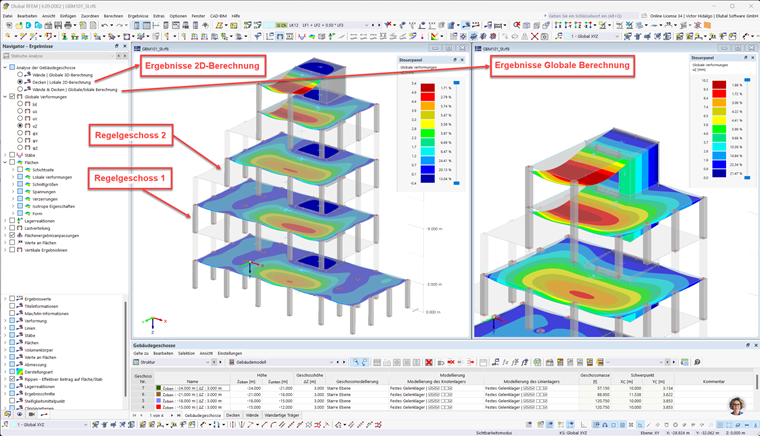

Ensuite, les autres fonctionnalités de l’add-on, telles que la modélisation des étages, les ensembles de dalles, les voiles de refend et les poutres en voile, peuvent être activées pour réaliser une analyse et un calcul plus détaillés des matériaux utilisés (Image 04). Étant donné que ce modèle avancé nécessite plus de temps de calcul et de traitement, il est recommandé de procéder étape par étape. De cette manière, tous les composants d’un projet peuvent être intégrés dans un seul modèle.
