Ответ:
В RFEM 5 модельная опция для диафрагм жесткости была реализована в меню «Вставка → Данные модели → 1.31 Узловая диафрагма» (Изображение 01), чтобы моделировать элементы с очень высокой жесткостью в плоскости. Этот подход особенно используется в строительстве, где массивные горизонтальные элементы (например, диафрагмы этажей) оправдывают соответствующее предположение.
Поскольку так называемая «диафрагма» используется практически исключительно в зданиях, эта функция была перенесена в RFEM 6 в аддон «Модель здания». Там предлагается четыре опции для учета жесткости (Изображение 02) на выбор. Таким образом, пользователь может выбирать модели суждений, которые наилучшим образом отражают фактическую конструктивную структуру.
Для каждого этажа можно задать собственную конфигурацию результатов. С помощью опций «Жесткая плоскость» и «Гибкая плоскость» можно моделировать плиты (плоский анализ) вместе с колоннами (узловые опоры) и стенами (линейные опоры). Опция «Только передача нагрузки» упрощает расчет, используя перекрытия только для передачи нагрузок.

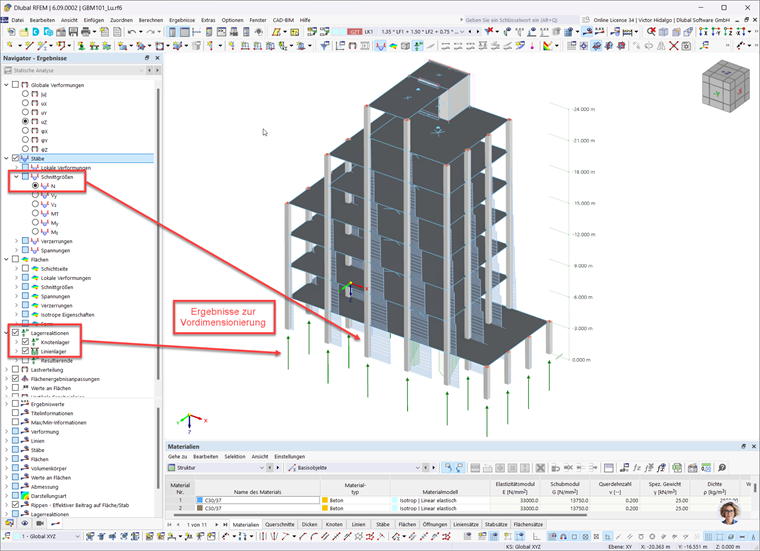

Модель здания представляет собой альтернативу отдельному моделированию потолков, где ранее использовался инструмент «Использовать опорные реакции в качестве нагрузки». Начальный анализ можно провести с помощью «Только передача нагрузки», чтобы определить глобальные параметры, такие как опорные реакции, устойчивость и предварительное определение вертикальных основных несущих элементов.

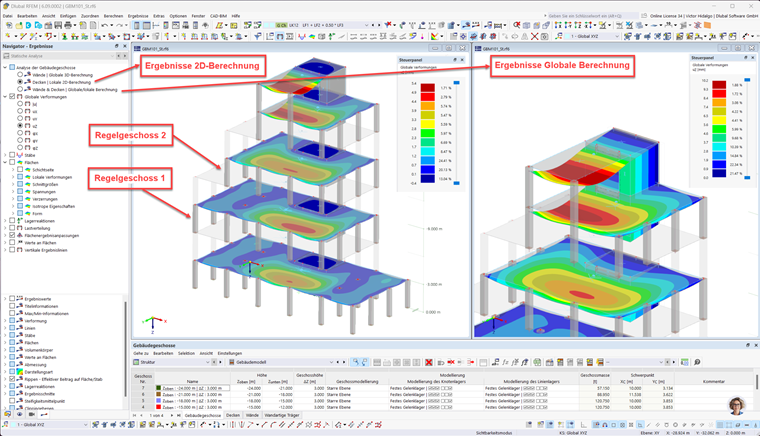

Затем можно активировать другие функции аддона, такие как моделирование этажей, наборы перекрытий, стеновые диафрагмы и балки, чтобы провести более детальный анализ и расчет используемых материалов (Изображение 04). Однако, поскольку эта расширенная модель требует больше усилий по расчетам и обработке данных, рекомендуется пошаговый подход. Таким образом можно интегрировать все элементы проекта в одной модели.
