Výpočet podélné posouvající síly VL na prutu

Při zobrazení průběhů výsledků na prutu (typu 'Žebro') je možnost zobrazení pro vnitřní sílu VL. Co znamená tato hodnota a jak se spočítá?

Odpověď:

Síla VL představuje podélnou smykovou sílu mezi horní plochou a prutem. Vypočítá se jako integrovaný smykový tok mezi deskou a prutem v určitém bodě prutu.

Pro zjednodušený příklad v příloze jsou průřezové charakteristiky u spolupůsobící šířky 10 cm následující:

  • Iy = b · h312 = 10 cm · 20 cm312 = 6666.67 cm4
    Průřezová vlastnost Iy
  • Sy = h1 · b · h - ez - h22 = 10 cm · 10 cm · 20 cm - 10 cm - 10 cm2 = 500 cm3
    Průřezová charakteristika Sy
  • τ = VL = Vz · SyIy · b = 5.53 kN · 500 cm36666.67 cm4 = 0.415 kN/cm = 41.5 kN/m
    Průřezová vlastnost τ

Spolupůsobící šířka byla nastavena celkově na 10 cm.

kde:

Iy moment setrvačnosti průřezu
Sy statický moment plochy
h1 Výška horní části průřezu
h2 Höhe unterer Querschnittsteil
ez Vzdálenost těžiště
h Celková výška

Hodnoty je možné libovolně upravit pro jakýkoliv deskový nosník.

FAQ|004340
CS-US | Vlajka FAQ
FAQ 004340 | Při zobrazení průběhů výsledků na prutu (typu "Žebro") je možnost ...

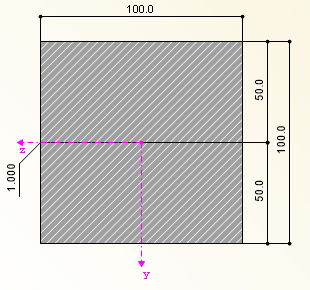

Průřez
Průřez

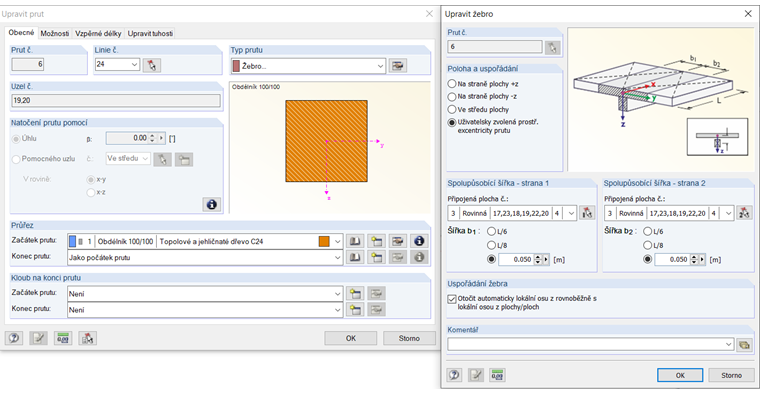

Spolupůsobící šířka žebra
