Расчет продольной поперечной силы VL, действующей на стержень

Сила V_L - это продольная поперечная сила между верхней поверхностью и стержнем. Sie wird als integrierter Schubfluss zwischen der Platte und dem Stab in einem bestimmten Punkt am Stab berechnet.

Für das vereinfachte Beispiel im Anhang ergeben sich die Querschnittswerte bei einer Integrationsbreite von 10 cm folgendermaßen:

• $${\mathrm{I}}_{\mathrm{y}} = \frac{\mathrm{b} · {\mathrm{h}}^3}{12} = \frac{10 \mathrm{cm} · 20 {\mathrm{cm}}^3}{12} = 6666.67 {\mathrm{cm}}^4$$

  Характеристика сечения Iy
• $${\mathrm{S}}_{\mathrm{y}} = {\mathrm{h}}_1 · \mathrm{b} · \left[\left(\mathrm{h} - {\mathrm{e}}_{\mathrm{z}}\right) - \frac{{\mathrm{h}}_2}{2}\right] = 10 \mathrm{cm} · 10 \mathrm{cm} · \left[\left(20 \mathrm{cm} - 10 \mathrm{cm}\right) - \frac{10 \mathrm{cm}}{2}\right] = 500 {\mathrm{cm}}^3$$

  Характеристика сечения Sy
• $$\mathrm{\tau } = {\mathrm{V}}_{\mathrm{L}} = \frac{{\mathrm{V}}_{\mathrm{z}} · {\mathrm{S}}_{\mathrm{y}}}{{\mathrm{I}}_{\mathrm{y}} · \mathrm{b}} = \frac{5.53 \mathrm{kN} · 500 {\mathrm{cm}}^3}{6666.67 {\mathrm{cm}}^4} = 0.415 \mathrm{kN}/\mathrm{cm} = 41.5 \mathrm{kN}/\mathrm{m}$$

  Характеристика сечения τ

Die Integrationsbreite wurde auf insgesamt 10 cm eingestellt.

Где:

Die Werte lassen sich für einen Plattenbalken anpassen.

FAQ

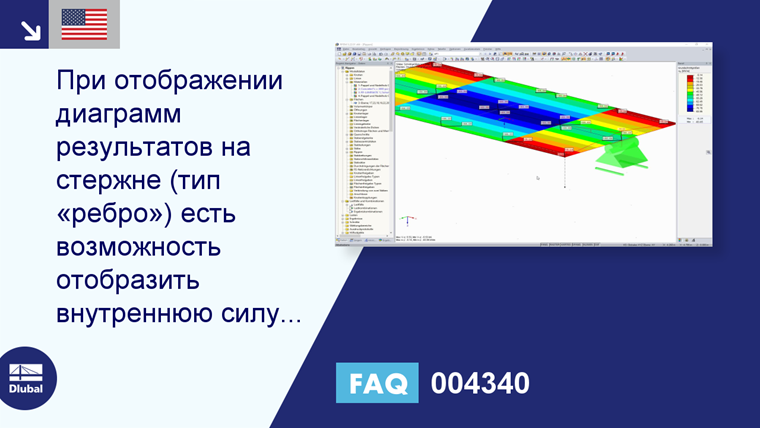

Часто задаваемые вопросы 004340 | При отображении диаграмм результатов на стержне (тип «ребро») можно ...

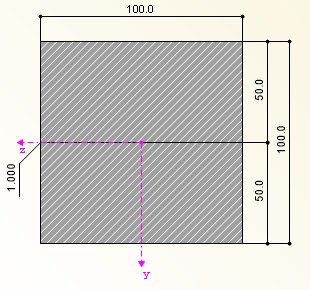

Сечение

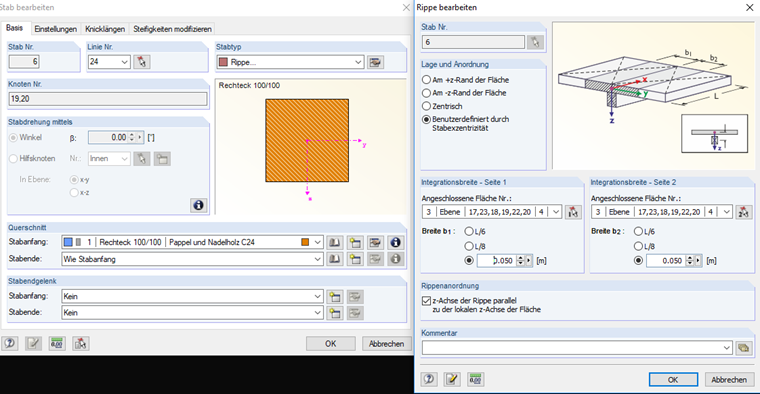

Интеграционная ширина ребра
