Proces form-findingu v programu RFEM

Proč příkaz "Spočítat vše" nespočítá výsledky pro zatěžovací stavy s kategorií účinků "Form-finding"?

Odpověď:

Proces form-finding v programu RFEM hledá tvary v rovnováze se zohledněním předpětí plochy a daných okrajových podmínek. Plošné napětí pro tuto analýzu je definováno v příslušných zadáních vlastností prvku. Program může při výpočtu form-findingu zohlednit také přídavná zatížení v zatěžovacích stavech definovaných pomocí kategorie účinků "Form-finding".

Vzhledem k tomu, že RFEM provádí analýzu form-findingu před výpočtem všech ostatních zatěžovacích stavů a kombinací zatížení při zohlednění nastavení pro form-finding ve vlastnostech prvku a zatížení v zatěžovacích stavech s kategorií účinků "Form-finding", zatěžovací stavy s kategorií "Form-finding" pro stanovený tvar neposkytují žádné relevantní informace pro statické posouzení. Zatěžovací stavy s kategorií "Form-finding" jsou k dispozici pouze jako vstupní údaje pro analýzu form-findingu. Daná zatížení se v modelu "zapamatují" pro výpočet form-findingu.

Proto příkaz "Spočítat vše" zanedbává tyto speciální zatěžovací stavy s kategorií "Form-finding" a počítá se pouze zatěžovací stavy, které se použijí pro konečný tvar konstrukce.

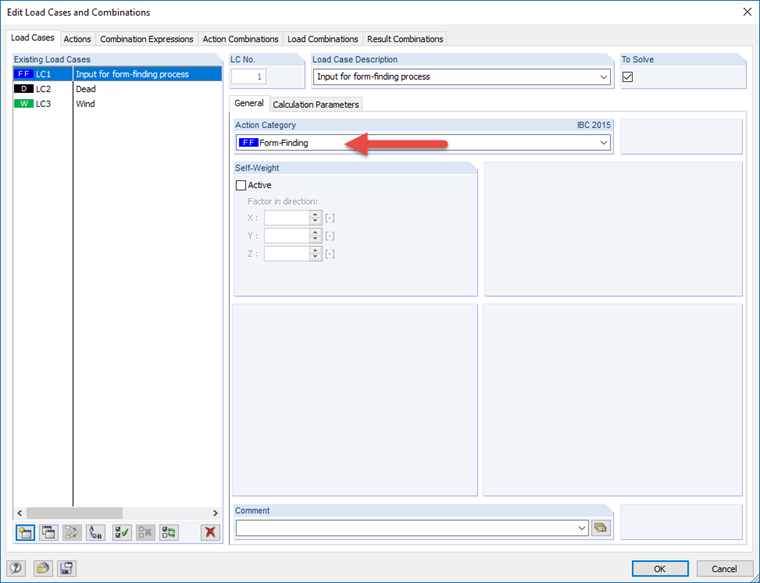

Kategorie účinků "Form-finding"
Kategorie účinků "Form-finding"
