Proces znajdowania kształtu w RFEM

Dlaczego polecenie "Oblicz wszystko" nie oblicza wyników dla przypadków obciążeń z kategorią oddziaływania "Form-Finding"?

Odpowiedź:

Proces znajdowania kształtu (form-finding) w programie RFEM wyszukuje kształty w stanie równowagi, z uwzględnieniem wstępnego naprężenia powierzchni i zadanych warunków brzegowych. Naprężenie powierzchniowe dla tej analizy jest zdefiniowane w odpowiednich definicjach właściwości elementu. Program może również uwzględnić dodatkowe obciążenia podczas obliczeń dla form-finding w przypadkach obciążeń zdefiniowanych w kategorii oddziaływania "Form-Finding".

Ponieważ program RFEM przeprowadza analizę znajdowania kształtu przed obliczeniami wszystkich innych przypadków obciążeń i kombinacji obciążeń, a z uwzględnieniem ustawień znajdowania kształtu we właściwościach elementu i obciążeń w przypadkach obciążeń z kategorią oddziaływania "Form-Finding", obliczenia przypadki obciążeń z kategorią 'Form-Finding' dla wyznaczonego kształtu nie zapewniają istotnych informacji dla wymiarowania konstrukcji. Przypadki obciążeń z kategorią 'Form-Finding' służą tylko jako dane wejściowe dla analizy znajdowania kształtu. Podane obciążenia zostaną „zapisane w pamięci” w modelu w celu przeprowadzenia obliczeń dla form-finding.

Z tego względu polecenie 'Oblicz wszystko' pomija te specjalne przypadki obciążeń w kategorii 'Form-Finding' i oblicza tylko te przypadki obciążeń, które zostaną przyłożone do ostatecznego kształtu konstrukcji.

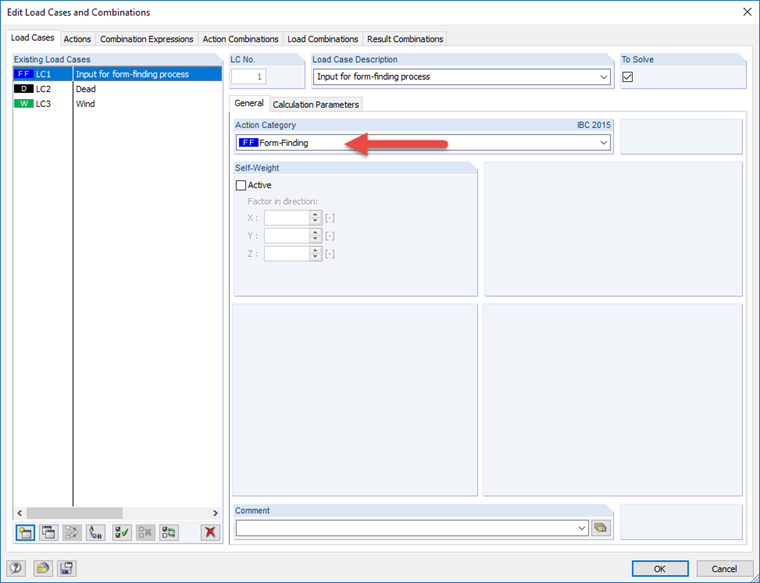

Kategoria oddziaływania "Znajdywanie kształtu"
