- 适用于多杆件定义的杆件
- 独立求解器考虑 7 个变形方向(ux 、uy 、uz 、φx 、φy 、φz 、ω)或 8 个内力(N、Vu 、Vv 、Mt,pri 、Mt,sec, Mu, Mv, Mω )
- 非线性设计按照二阶分析进行
- 输入缺陷
- 计算临界荷载系数和屈曲模态,并显示它们(包括翘曲)
- 集成到附加模块 RF-/STEEL AISC 和 RF-/STEEL EC3 的杆件设计中
- 适用于所有薄壁钢截面
RF-/STEEL Warping Torsion | 产品特性

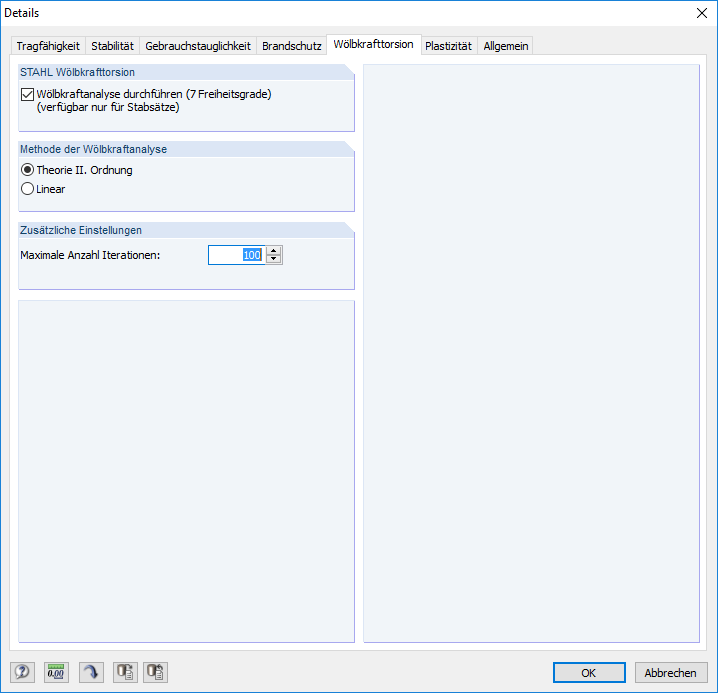

因为 RF-/STEEL Warping Torsion 完全集成在 RF-/STEEL AISC 和 RF-/STEEL EC3 中,所以输入数据的方式与在这些模块中输入相同。 用户只需要在详细信息对话框中的翘曲扭转选项卡中选择“进行翘曲分析”(见右图)。用户可以在该对话框中定义最大迭代次数。
在 RF-/STEEL AISC 和 RF-/STEEL EC3 中对多杆件进行翘曲扭转分析。 用户可以为它们设置边界条件,例如节点支座或杆件末端铰接。
此外,还可以在非线性计算时指定缺陷。

在 RF-/STEEL EC3 和 RF-/STEEL EC3 中以通常的方式显示翘曲扭转分析的结果。 在相应的结果窗口中可以查看翘曲和扭转的临界值、内力和摘要。

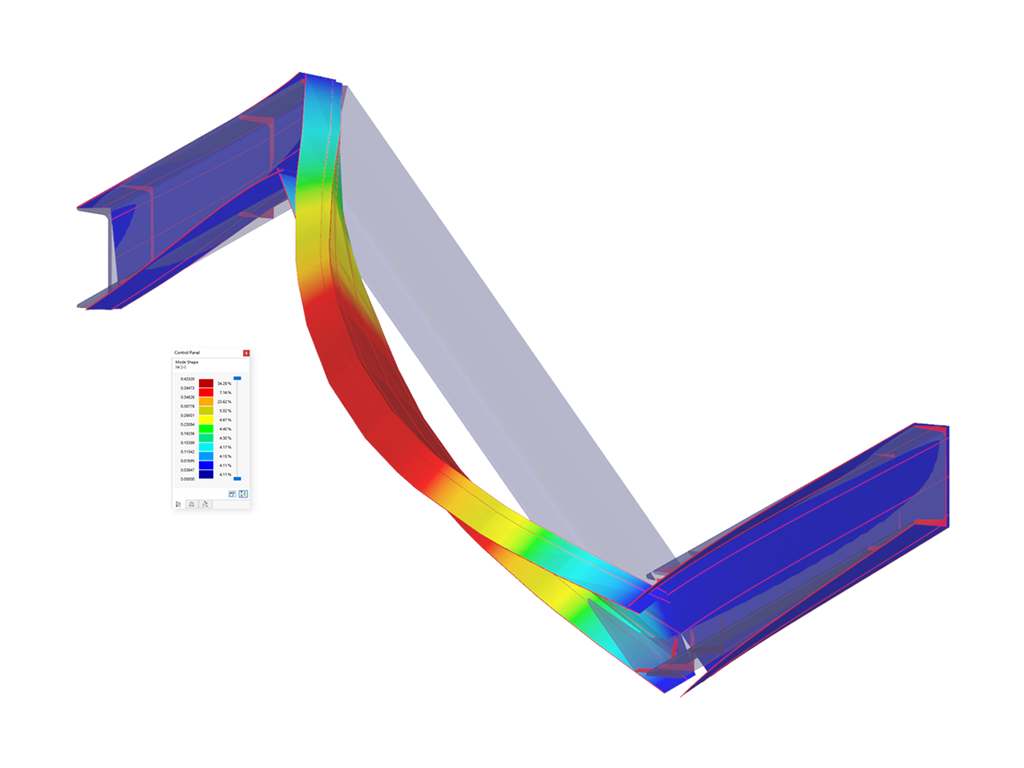

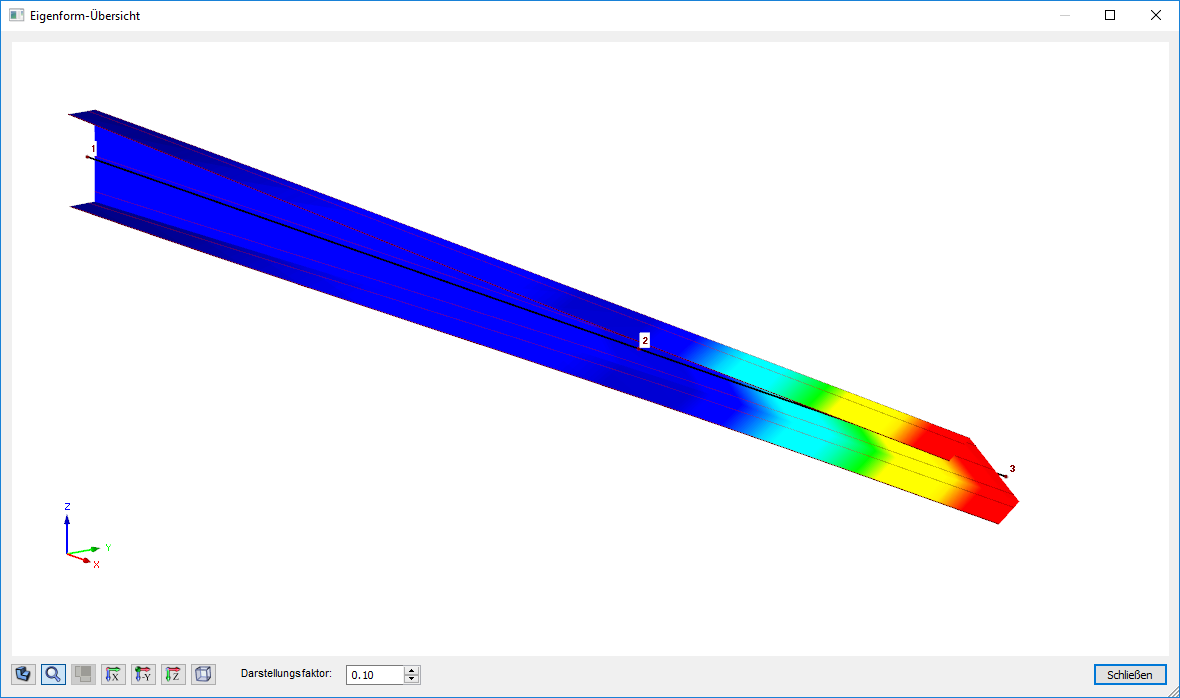

使用图形方式显示振型(包括翘曲模态)可以更真实地评估屈曲行为。
