- Anwendbar für Stäbe, die als Stabsätze definiert wurden
- Eigenständiger Solver, der 7 Verformungsrichtungen (ux, uy, uz, φx, φy, φz, ω) bzw. 8 Schnittgrößen (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) berücksichtigt
- Nichtlineare Bemessung nach Theorie II. Ordnung
- Eingabe von Imperfektionen
- Berechnung von kritischen Lastfaktoren, Knickeigenformen sowie deren Visualisierung (inkl. Verwölbung)
- Integriert in die Stabbemessung in den Zusatzmodulen RF-/STAHL EC3 und RF-/STAHL AISC
- Verfügbar für alle dünnwandigen Stahlquerschnitte
RF-/STAHL Wölbkrafttorsion | Leistungsmerkmale
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/de/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Die Steifigkeit von Stahlverbindungen und ihr Einfluss auf die Tragwerksplanung](/de/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | Biegesteifer Rahmen - Stabbemessung nach AISC 341-22 in RFEM 6](/de/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/de/webimage/034236/3858657/34236.png?mw=512&hash=2df42014d97d6436a842d03b8ed0efea10736ac3)

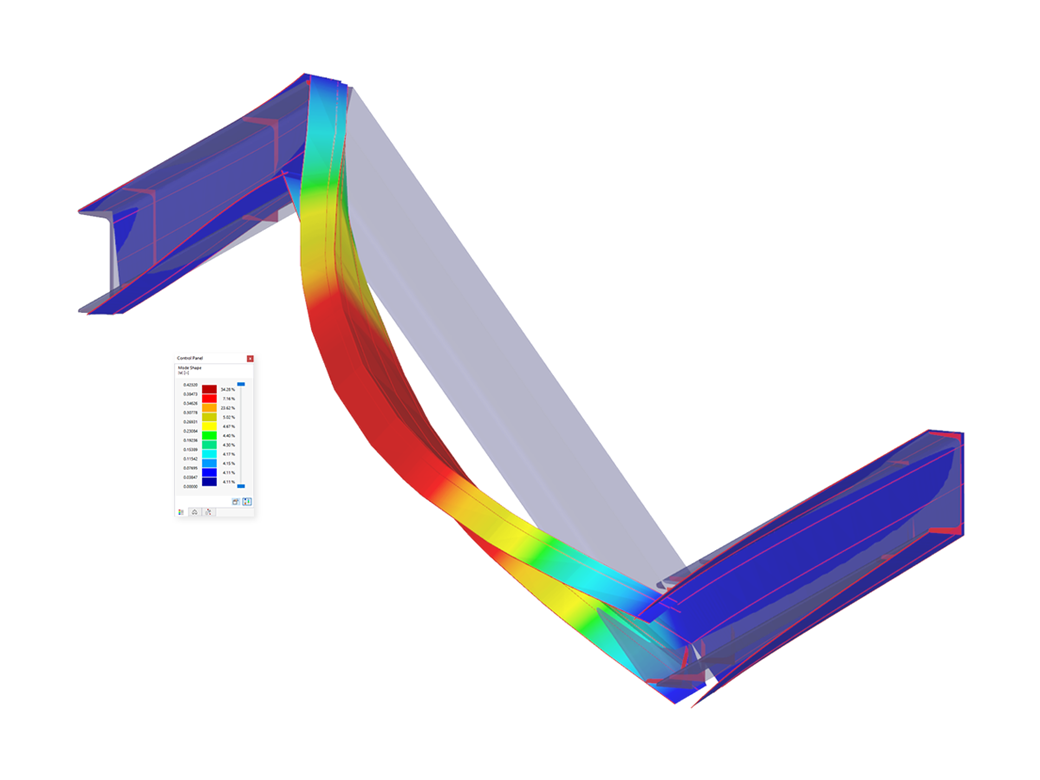

![Biegedrillknicknachweise von Stäben nach Theorie II. Ordnung mit 7 Freiheitsgraden](/de/webimage/002822/3468568/torsional_buckling.png?mw=512&hash=d16e025385b7e1da0e5d703f4cdda891f3986fe8)
- Anwendbar für Stäbe, die als Stabsätze definiert wurden
- Eigenständiger Solver, der 7 Verformungsrichtungen (ux, uy, uz, φx, φy, φz, ω) bzw. 8 Schnittgrößen (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) berücksichtigt
- Nichtlineare Bemessung nach Theorie II. Ordnung
- Eingabe von Imperfektionen
- Berechnung von kritischen Lastfaktoren, Knickeigenformen sowie deren Visualisierung (inkl. Verwölbung)
- Integriert in die Stabbemessung in den Zusatzmodulen RF-/STAHL EC3 und RF-/STAHL AISC
- Verfügbar für alle dünnwandigen Stahlquerschnitte
![Aktivierung des Zusatzmodules RF-/STAHL Wölbkrafttorsion in RF-/STAHL EC3](/de/webimage/007095/472404/000164-de-png.png?mw=512&hash=e30335820c2ca11b81ca5edc6321a2c472e1b493)
Da RF-/STAHL Wölbkrafttorsion voll in RF-/STAHL EC3 und RF-/STAHL AISC integriert ist, erfolgt die Eingabe gleichermaßen wie bei der üblichen Bemessung in diesen Modulen. In den Detaileinstellungen muss lediglich die Wölbkraftanalyse aktiviert werden (siehe Bild rechts). Die max. Anzahl der Iterationen kann hier ebenso definiert werden.
Die Torsions-Bemessung erfolgt in RF-/STAHL EC3 und RF-/STAHL AISC für Stabsätze. Für diese lassen sich Randbedingungen wie Knotenlager und Stabendgelenke definieren.
Ebenso können die Imperfektionen für die nichtlineare Berechnung festgelegt werden.
![Darstellung der Querschnittsverwölbung eines U-Profiles](/de/webimage/007096/472398/000165-de-png.png?mw=512&hash=18a98ff3df9ce164b90ac58af812eae9ead7c884)
Die Ergebnisse der Wölbkrafttorsions-Bemessung werden in RF-/STAHL EC3 und RF-/STAHL AISC auf die übliche Art und Weise ausgegeben. In den entsprechenden Ausgabetabellen werden u. a. Verzweigungswerte, Schnittgrößen und der Gesamtnachweis dargestellt.
Die grafische Darstellung der Eigenform (inkl. Verwölbung) erlaubt eine realitätsnahe Beurteilung des Knickverhaltens.
