- Aplicável a barras definidas como conjuntos de barras
- Solucionador independente que considera sete direções de deformação (ux, uy, uz, φx, φy, φz, ω) ou oito esforços internos (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω)
- Dimensionamento não linear de acordo com a análise de segunda ordem
- Entrada de imperfeições
- Cálculo de fatores de carga crítica e formas próprias de encurvadura (flambagem), assim como a sua visualização (incl. empenamento)
- Integração para o dimensionamento de barras nos módulos adicionais RF‑/STEEL EC3 e RF-/STEEL AISC
- Disponível para todas as secções em aço de parede fina
RF-/STEEL Warping Torsion | Funções
![KB 001875 | Dimensionamento de barras de pórticos segundo a AISC 341-22 no RFEM 6](/pt/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/pt/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![KB 001767 | AISC 341-16 Dimensionamento de barras de momento no RFEM 6](/pt/webimage/034944/3400296/11.png?mw=512&hash=34cee10711e3f971f820be435910cf1365277cb9)
![KB 001768 | Resistência da ligação do pórtico de momento AISC 341-16 no RFEM 6](/pt/webimage/034516/3391609/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)

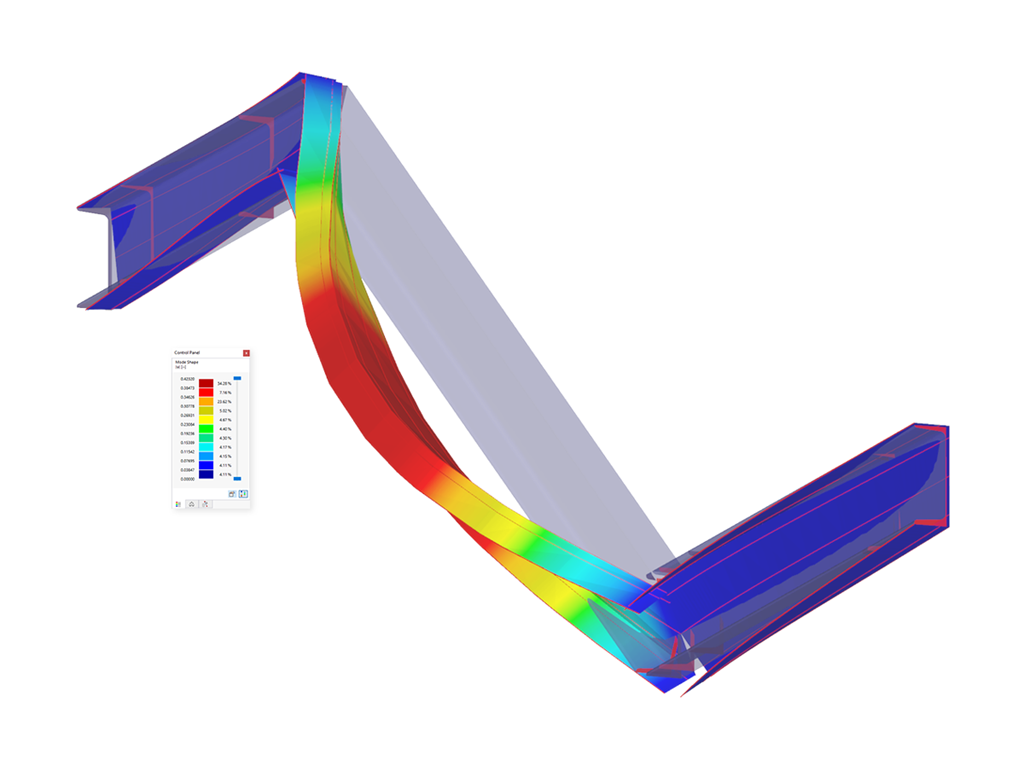

![Módulo adicional RF-/STEEL Plasticity para o RFEM/RSTAB | Dimensionamento plástico de secções](/pt/webimage/002822/3468568/torsional_buckling.png?mw=512&hash=d16e025385b7e1da0e5d703f4cdda891f3986fe8)
- Aplicável a barras definidas como conjuntos de barras
- Solucionador independente que considera sete direções de deformação (ux, uy, uz, φx, φy, φz, ω) ou oito esforços internos (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω)
- Dimensionamento não linear de acordo com a análise de segunda ordem
- Entrada de imperfeições
- Cálculo de fatores de carga crítica e formas próprias de encurvadura (flambagem), assim como a sua visualização (incl. empenamento)
- Integração para o dimensionamento de barras nos módulos adicionais RF‑/STEEL EC3 e RF-/STEEL AISC
- Disponível para todas as secções em aço de parede fina
![Ativação do módulo adicional RF-/STEEL Warping Torsion no RF-/STEEL EC3](/pt/webimage/007095/1591433/000164-pt2-png-png.png?mw=512&hash=e21d103ef9dcff248411bb5a81a87aa5aa2e7f81)
Uma vez que o RF-/STEEL Warping Torsion está totalmente integrado no RF‑/STEEL EC3 e no RF-/STEEL AISC, os dados são introduzidos da mesma maneira como para o dimensionamento habitual nestes módulos adicionais. Para ativar a extensão, só é necessário selecionar a opção "Método geral com análise de torção de empenamento" em Detalhes (ver imagem do lado esquerdo). Nesta caixa de diálogo é também possível definir o número máximo de iterações.
A análise da torção com empenamento é efetuada para conjuntos de barras no RF‑/STEEL EC3 ou no RF-/STEEL AISC, para a qual é possível definir condições de fronteira, tais como apoios nodais ou articulações de extremidades de barras.
Existe também a possibilidade de especificar imperfeições para o cálculo não linear.
![Darstellung der Querschnittsverwölbung eines U-Profiles](/pt/webimage/007096/1591461/000165-pt-png-png.png?mw=512&hash=af35c0beb18bb2b5be52763fe84889e427d7e628)
Os resultados da análise de torção com empenamento são representados nos módulos adicionais RF‑/STEEL EC3 ou RF-/STEEL AISC do modo habitual. Nas respetivas tabelas de resultados, podem ser visualizados, entre outros, os valores do empenamento e da torção críticos, os esforços internos e o resumo de todas as verificações.
A representação gráfica das formas próprias (incl. empenamento) permite uma avaliação realística do comportamento da encurvadura (flambagem).
