Parametrização completa da geometria da ligação, parafusos de corte, sólido de contacto não linear, refinamento da malha.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

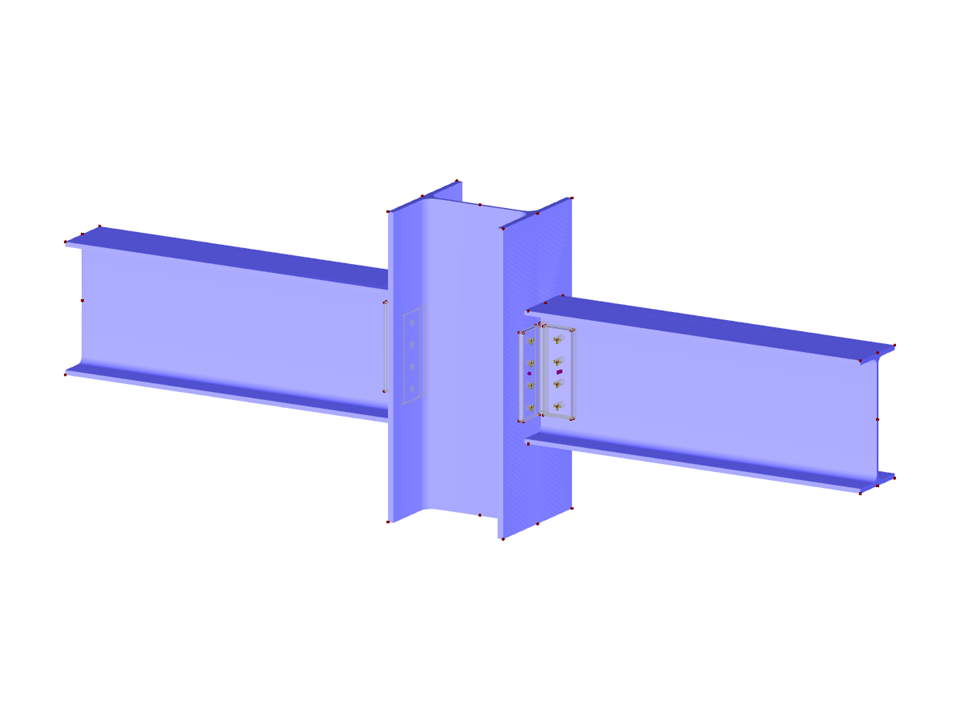

Ligação articulada entre viga e pilar
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 322 |
| Número de linhas | 276 |
| Número de barras | 35 |
| Número de superfícies | 155 |
| Número de sólidos | 8 |
| Peso total | 0,269 t |
| Dimensões (métricas) | 2,000 x 0,300 x 0,700 m |
| Dimensões (imperial) | 6.56 x 0.98 x 2.3 feet |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
