增强的屈服强度按照EN 1993-1-3,3.2.2(3)

在EN 1993-1-3中按照条款3.2.2的规定,通过应变硬化来计算平均增加的屈服强度f ya。

根据欧洲规范 EN 1993-1-3{%|#参见 [1]]] 中第 3.2.2 (1) 点,当屈服强度用符号 f 表示时,可以使用平均屈服强度 fya表示。y如果{% 查看[1]]],3.2.2(4)至(8)适用。

Die Durchschnittsstreckgrenze fya kann durch Versuche am kaltgeformten Stahlquerschnitt oder eine vereinfachte Berechnungsvorschrift nach [1], Gleichung (3.1) bestimmt werden. Die erhöhte Streckgrenze fya berechnet sich nach [1], Gleichung (3.1) wie folgt:

示例

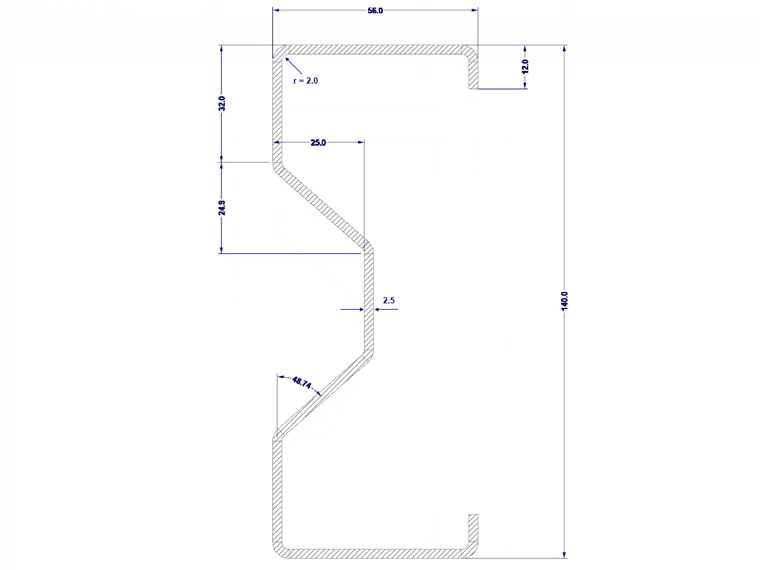

Die erhöhte Streckgrenze fya wird für das in Bild 01 dargestellte Sigma-Profil aus S 355 EN 10025-2 ermittelt.

fyb = 35,5 kN/cm²
fu = 51,0 kN/cm²
Ag = 7,06 cm²
k = 7 für Rollprofilierung
r = 2 mm ≤ 5 ⋅ 2,5 = 12,5 mm → alle Umbiegungen dürfen angesetzt werden


RF-STAHL Kaltgeformte Profile

Kaltgeformte Profile können nach [1] und EN 1993-1-5 [2] mit der Modulerweiterung RF-/STAHL Kaltgeformte Profile nachgewiesen werden. Die erhöhte Streckgrenze fya wird in RF-/STAHL Kaltgeformte Profile gemäß [1], Gleichung (3.1) berücksichtigt. Es wird vorausgesetzt, dass das Profil durch Rollprofilierung hergestellt wurde, d. h. der verformungsabhängige Zahlenwert wird mit k = 7 angesetzt.

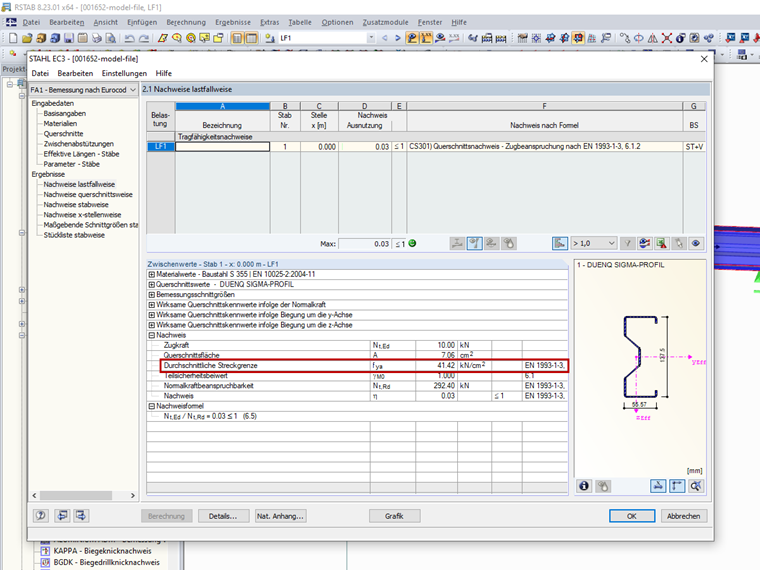

Die erhöhte Streckgrenze fya wird in den Ergebnistabellen von RF-/STAHL Kaltgeformte Profile ausgegeben. Im Bild 02 ist die erhöhte Streckgrenze fya für das Sigma-Profil des Beispiels abgebildet.


作者

von Bloh 女士为我们的客户提供技术支持,负责 SHAPE-THIN 软件的开发,以及钢结构和铝合金结构的开发。

链接
参考
  1. 欧洲标准化委员会。 (2010)。欧洲规范 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010
  2. EC 3.(2009)。欧洲规范 3: 钢结构设计 - 第1-5部分: 镀膜结构构件。 Beuth Publishing house GmbH。
