Según EN 1993-1-3 [1], 3.2.2 (1), el límite elástico medio fya se puede usar en los casos en que el límite elástico se indica mediante el símbolo fy si [1], se aplica 3.2.2 (4 ) a (8).
Die Durchschnittsstreckgrenze fya kann durch Versuche am kaltgeformten Stahlquerschnitt oder eine vereinfachte Berechnungsvorschrift nach [1], Gleichung (3.1) bestimmt werden. Die erhöhte Streckgrenze fya berechnet sich nach [1], Gleichung (3.1) wie folgt:
| Ag | sección transversal bruta |
| k | coeficiente numérico que depende del tipo de conformado, k = 7 para conformado mediante rodillos, k = 5 para otros métodos de conformado |
| n | número de ángulos de 90° en la sección con un radio interno de r ≤ 5 ⋅ t (los ángulos por debajo de 90° se consideran fracciones de n) |
| t | espesor del núcleo de acero antes del conformado en frío, excluyendo los recubrimientos metálicos y orgánicos |
Ejemplo

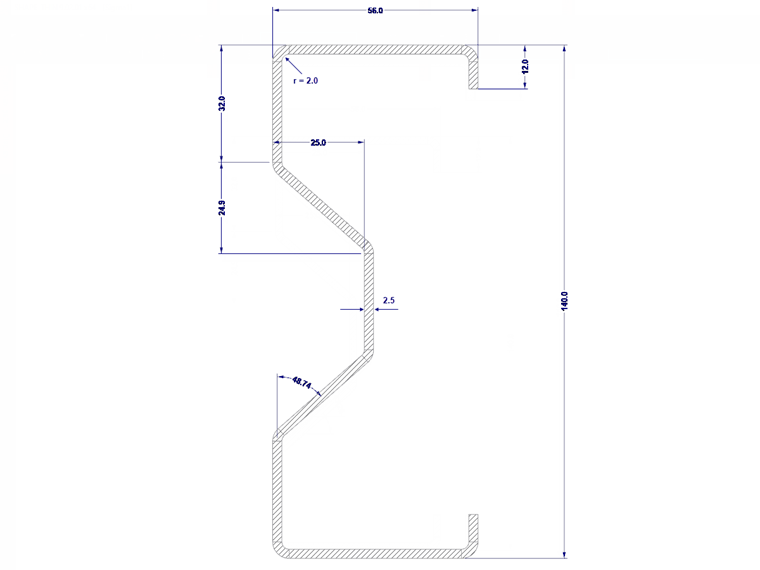

El límite elástico incrementado fya se determina para la sección sigma mostrada en la figura 01 a partir de S 355 EN 10025-2.
fyb = 35,5 kN/cm²
fu = 51,0 kN/cm²
Ag = 7,06 cm²
k = 7 para conformado mediante rodillos
r = 2 mm ≤ 5 ⋅ 2,5 = 12,5 mm → se pueden aplicar todas las flechas
RF-STEEL Cold-Formed Sections
Kaltgeformte Profile können nach [1] und EN 1993-1-5 [2] mit der Modulerweiterung RF-/STAHL Kaltgeformte Profile nachgewiesen werden. Die erhöhte Streckgrenze fya wird in RF-/STAHL Kaltgeformte Profile gemäß [1], Gleichung (3.1) berücksichtigt. Se supone que la sección se ha creado mediante un conformado mediante de rodillos, por ejemplo, el valor numérico dependiente del conformado se aplica con k = 7.

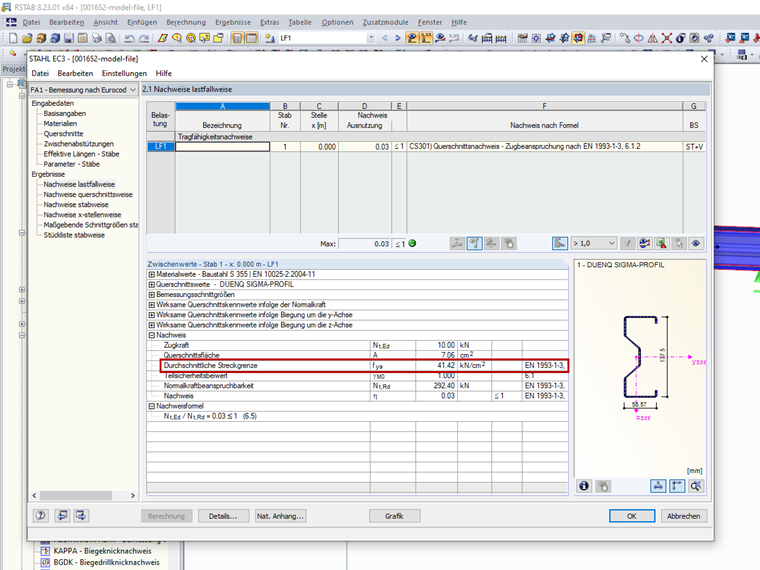

El límite elástico incrementado fya se muestra en las tablas de resultados de RF-/STEEL Cold-Formed Sections. La figura 02 muestra el límite elástico incrementado fya para la sección sigma de este ejemplo.
