使用RF-LAMINATE进行正交胶合木板的防火设计

在RF‑LAMINATE附加模块中默认没有进行抗火设计。

Es ist jedoch möglich die Abbrandraten selber zu berechnen und im Modul entsprechend zu berücksichtigen. Im folgenden Beispiel wird dies an einer einfachen Platte erläutert.

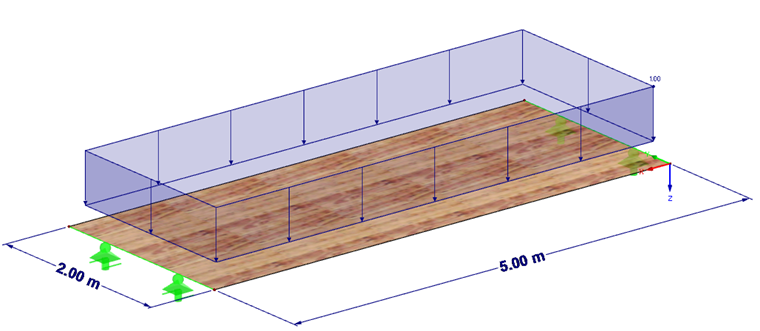

System (Bild 1):

• Spannweite 5 m
• Plattenbreite 2 m
• LF1 (ständig) 1 kN/m² plus Eigengewicht
• LF2 (mittel) 2,5 kN/m²
• 3-Schichten
  • S1 35mm C24
  • S2 20mm C24
  • S3 35mm C24

Informationen bezüglich der Korrekturfaktoren und Steifigkeiten können in der angehängten Datei nachvollzogen werden.

Faktoren Brandschutz:

• Abbrandrate ß₀ = 0,65 mm/min
• Pyrolysezone k₀d₀ = 7 mm
• Abbranddauer t = 30 min
• Effektive Dicke def = t ß₀ + k₀d₀ = 30 min x 0,65 mm/min + 7 mm = 26,5 mm

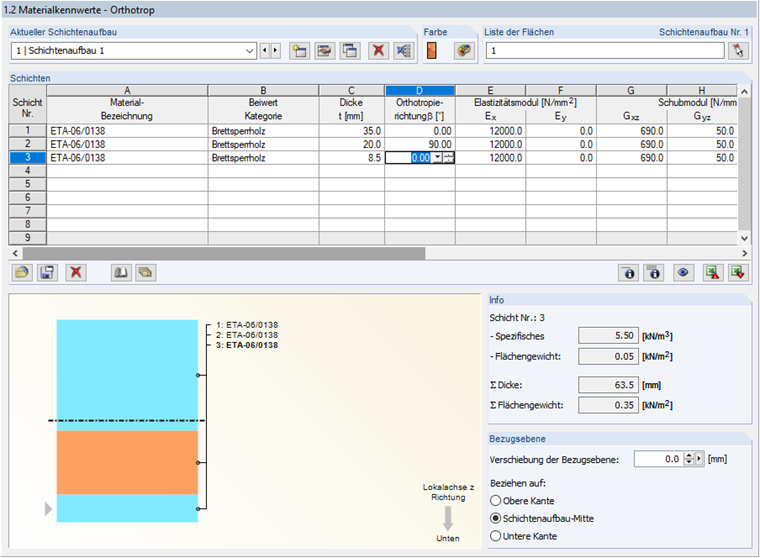

Restdicke Schicht 3 = 35-26,5 = 8,5mm > 3mm = > Dicke darf angesetzt werden (Bild 2).

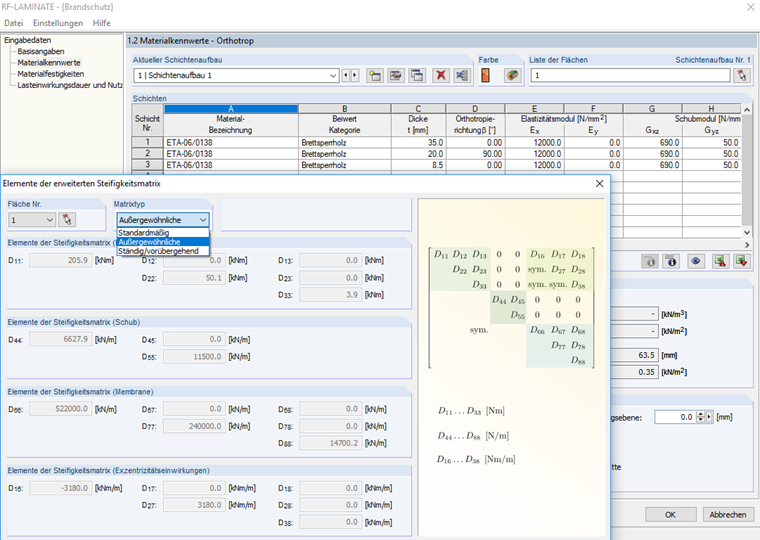

Aufgrund der geänderten Schichtdicken ergibt sich eine neue Steifigkeitsmatrix welche in RFEM für die Außergewöhnlichen Kombinationen mit charackteristischen Steifigkeitswerten angesetzt wird. Für den Grenzzustand der Tragfähigkeit wird hier mit Designwerten gerechnet (Bild 3).
