Posouzení požární odolnosti desek z křížem lepeného dřeva v modulu RF-LAMINATE

V přídavném modulu RF-LAMINATE standardně není posouzení požární odolnosti implementováno.

Přesto je možné rychlosti zuhelnatění spočítat samotné a tyto odpovídajícím způsobem zohlednit v přídavném modulu. V následujícím příkladu je to vysvětleno na jednoduché desce.

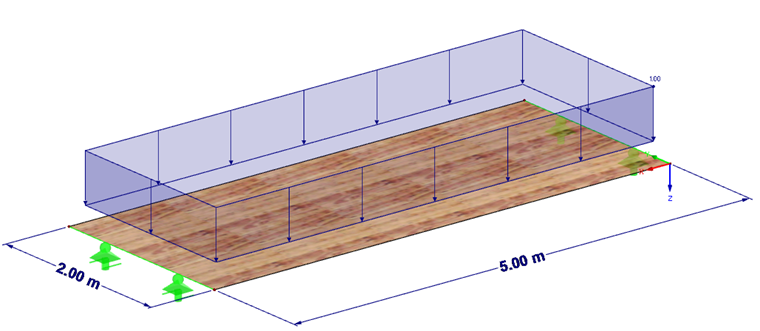

Systém (Obrázek 1):

• Rozpětí 5 m
• Plattenbreite 2 m
• LF1 (ständig) 1 kN/m² plus Eigengewicht
• LF2 (mittel) 2,5 kN/m²
• 3 vrstvy
  • S1, 35 mm, C24
  • S2, 20 mm, C24
  • S3, 35 mm, C24

Informace o opravných součinitelích a tuhostech najdete v přiloženém souboru.

Součinitele pro požární odolnost:

• Abbrandrate ß₀ = 0,65 mm/min
• Pyrolysezone k₀d₀ = 7 mm
• Abbranddauer t = 30 min
• Effektive Dicke def = t ß₀ + k₀d₀ = 30 min x 0,65 mm/min + 7 mm = 26,5 mm

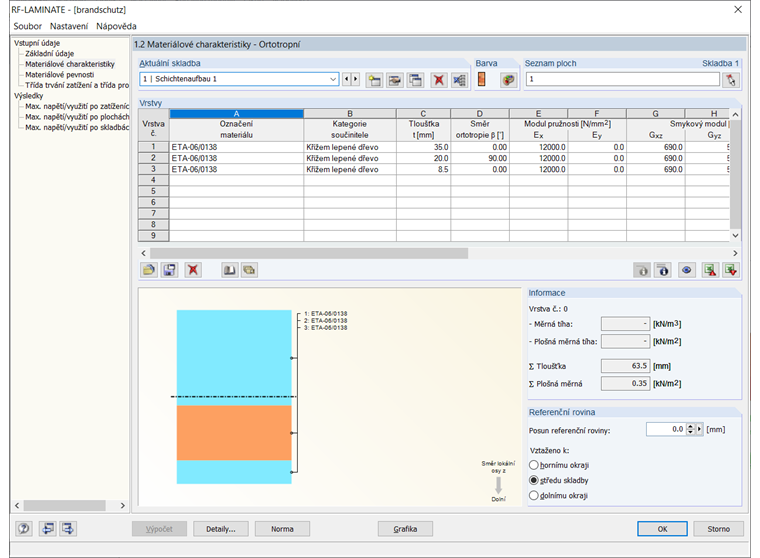

Restdicke Schicht 3 = 35-26,5 = 8,5mm > 3mm = > Dicke darf angesetzt werden (Bild 2).

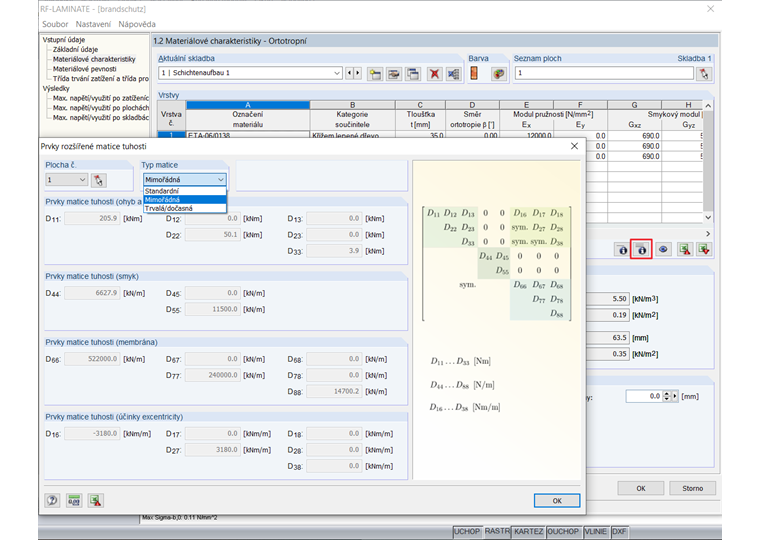

Na základě změněných tlouštěk vrstev se vytvoří nová matice tuhosti, která se použije v programu RFEM pro mimořádné kombinace s charakteristickými hodnotami tuhosti. Pro mezní stav únosnosti se zde počítá s návrhovými hodnotami.
