Réponse:
La vérification de la résistance au feu n'est pas implémentée par défaut dans le module additionnel RF-LAMINATE.
Toutefois, vous pouvez calculer vous-même les vitesses de carbonisation et les considérer en conséquence dans le module. Cette opération est expliquée à l'aide d'une plaque simple dans l'exemple ci-dessous.

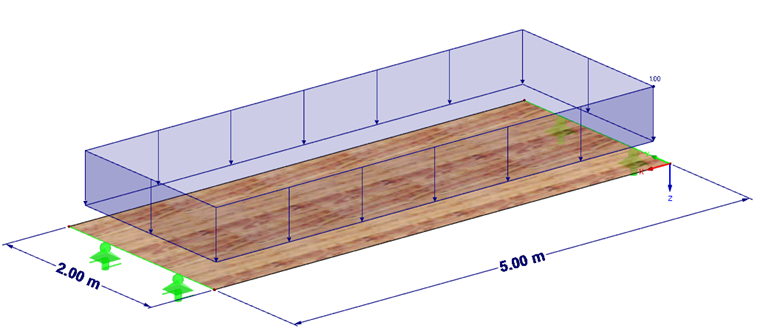

Système (Figure 01) :
- Travée 5 m
- Plattenbreite 2 m
- LF1 (ständig) 1 kN/m² plus Eigengewicht
- LF2 (mittel) 2,5 kN/m²
- 3 couches
- S1 35 mm C24
- S2 20 mm C24
- S3 35 mm C24
Vous trouverez les informations sur les facteurs de correction et les rigidités dans le fichier disponible au téléchargement ci-dessous.
Facteurs de résistance au feu :
- Abbrandrate ß0 = 0,65 mm/min
- Pyrolysezone k0d0 = 7 mm
- Abbranddauer t = 30 min
- Effektive Dicke def = t ß0 + k0d0 = 30 min x 0,65 mm/min + 7 mm = 26,5 mm

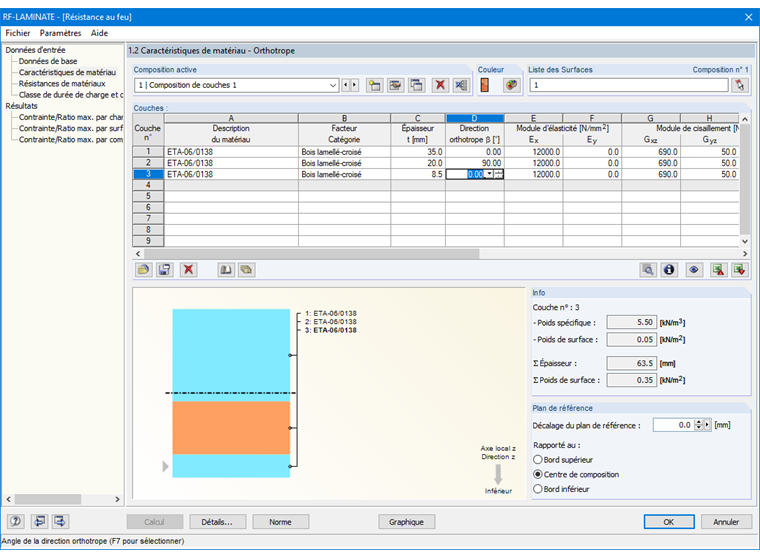

Restdicke Schicht 3 = 35-26,5 = 8,5mm > 3mm = > Dicke darf angesetzt werden (Bild 2).

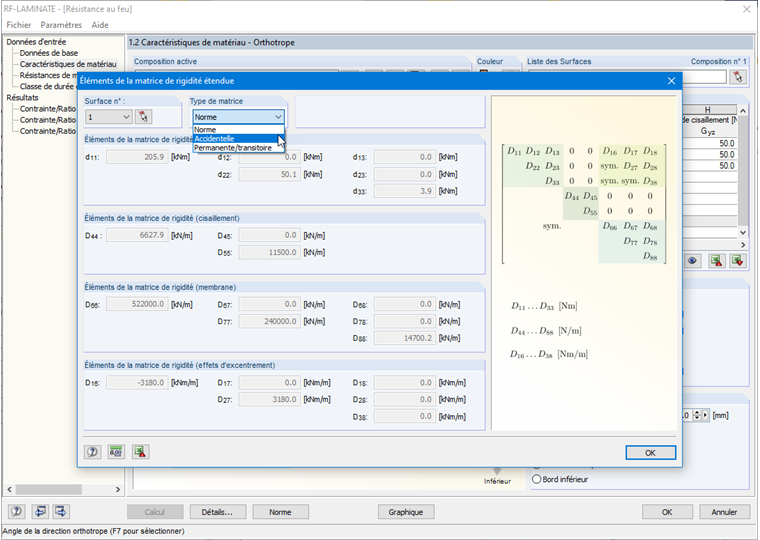

Une nouvelle matrice de rigidité a été créée en raison de la modification des épaisseurs de couche, qui est appliquée dans RFEM pour les combinaisons accidentelles avec des valeurs de rigidité caractéristiques. Les valeurs de calcul sont ici calculées à l'ELU (Figure 03).
