问题
为什么不完全施加自由荷载?
回复:

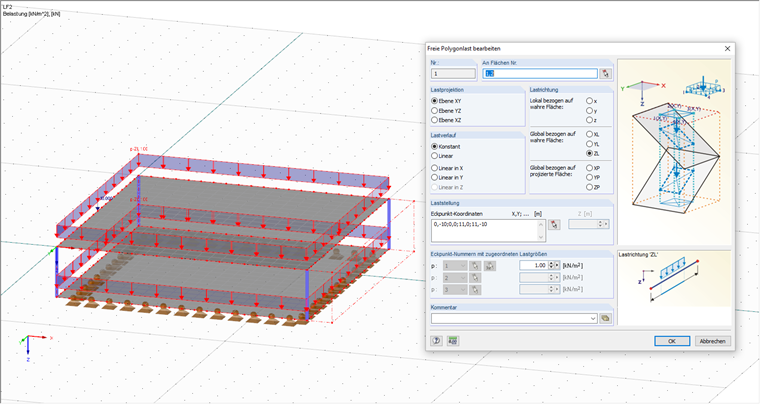

与法向面荷载或节点荷载不同,自由荷载由影响范围和受影响的单元定义。 根据定义,自由荷载仅作用在所选单元在该影响范围内的区域上。
自由荷载由绝对坐标定义,与模型中的单元无关。 对于输入数据,您可以通过选择模型节点轻松定义它们,尽管不会链接到所选节点。 例如,如果模型随后被移动,自由荷载将保留在指定的位置上。

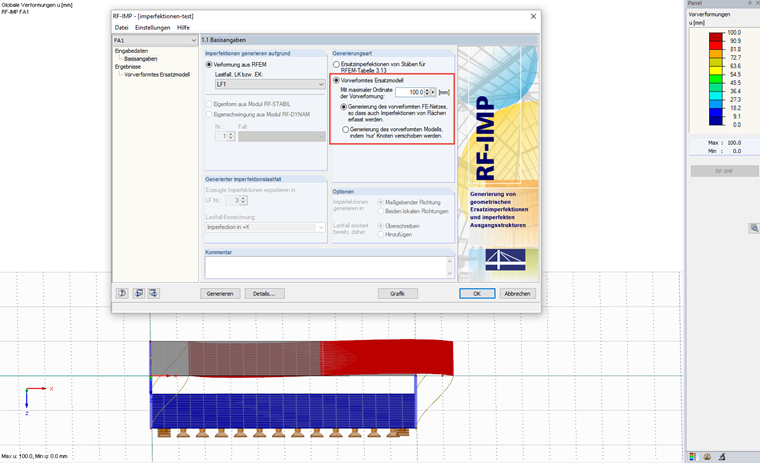

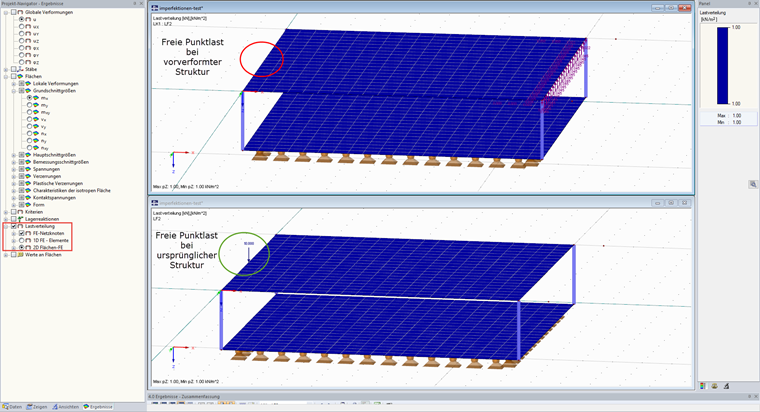

如果使用 RF-IMP 生成的缺陷作为预变形的有限元网格,则自由荷载将施加到该变形的结构上。 这可能超出影响范围并且没有吸收荷载。

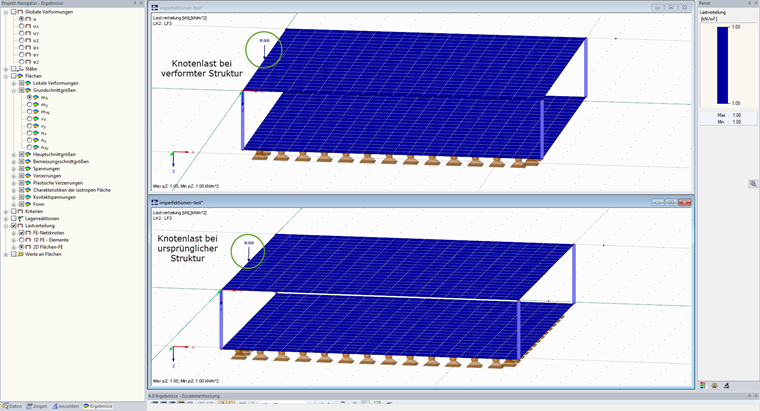

如果荷载预计将与结构相连,并且在结构出现位移和缺陷时也会移动,那么必须使用标准荷载。 当然,也可以根据需要增加自由荷载的影响范围,以便对整个结构施加应力。
您可以通过在项目导航器 - 结果中显示荷载分布来检查所施加的荷载。
