Pergunta
Por que razão uma carga livre não pode ser aplicada completamente?
Resposta:
Contrariamente a uma carga de superfície ou nodal normal, uma carga livre é definida pela área de influência e pelos elementos influenciados. Por definição, a carga livre é aplicada apenas às áreas dos elementos selecionados que se encontram dentro desta área de influência.

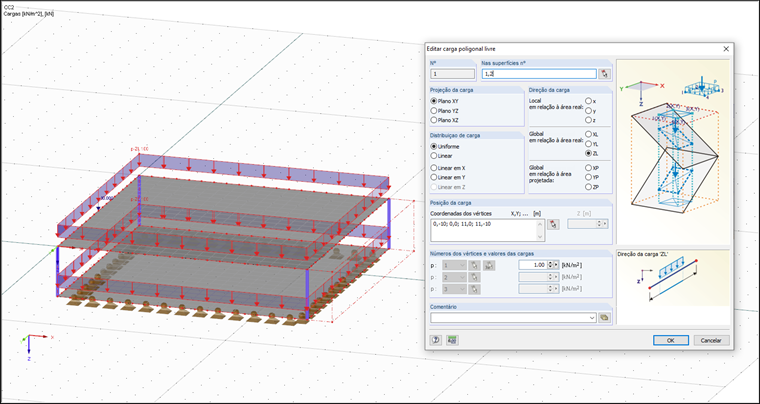

Uma carga livre é definida pelas coordenadas absolutas, independentemente dos elementos do modelo. Para introduzir dados, pode defini-los facilmente selecionando os nós do modelo, apesar de não ficarem ligados aos nós selecionados. Se o modelo for deslocado, por exemplo, a carga livre permanece na posição atribuída.

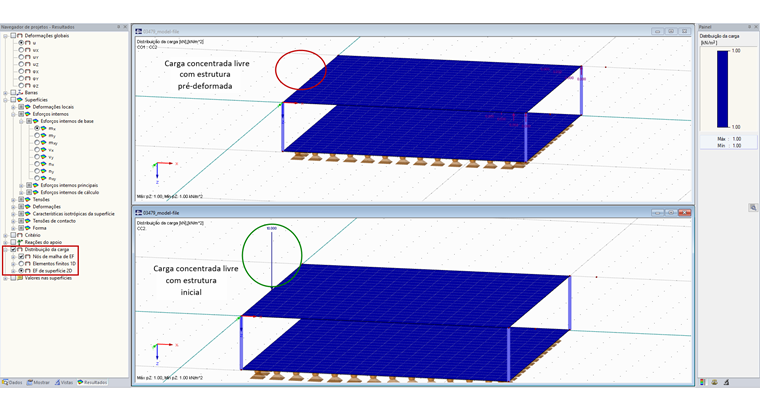

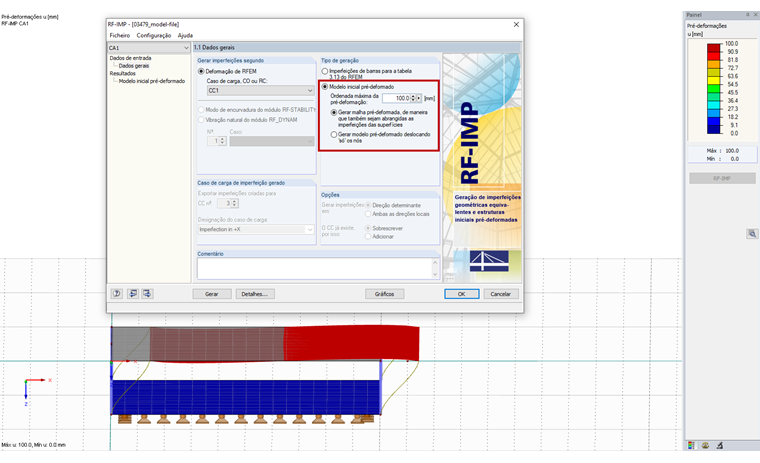

Se utilizar uma imperfeição gerada pelo RF-IMP como uma malha de EF pré-deformada, as cargas livres serão aplicadas a esta estrutura deformada. Esta poderá ficar fora dos limites de influência e não absorver carga.

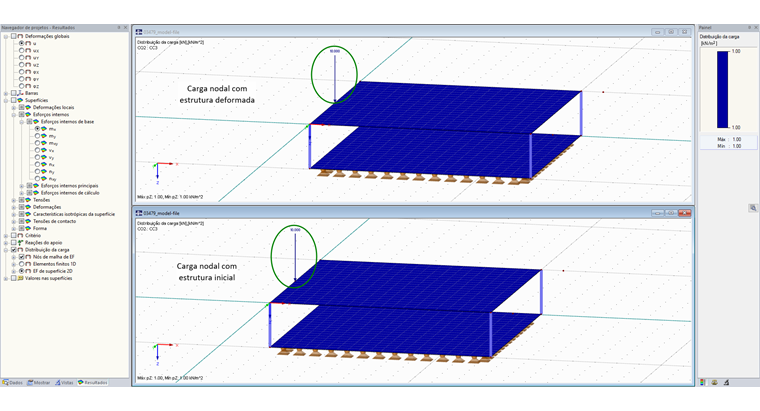

Se pretende a ligação da carga à estrutura e a movimentação da mesma caso sejam gerados deslocamentos e imperfeições, é necessário utilizar as cargas padrão. Como alternativa, também é possível aumentar a área de influência da carga livre conforme necessário, a fim de sobrecarregar toda a estrutura.
Através da apresentação da distribuição da carga no Navegador de projetos – Resultados, é possível uma verificação simples da carga aplicada.
