Pytanie
Dlaczego wolne obciążenie nie jest przyłożone w całości?
Odpowiedź:
W przeciwieństwie do normalnego obciążenia powierzchniowego lub węzłowego, obciążenie swobodne jest definiowane przez zakres wpływu i elementy, na które wywierają wpływ. Z definicji, swobodne obciążenie jest przykładane tylko do obszarów wybranych elementów leżących w tym zakresie wpływów.

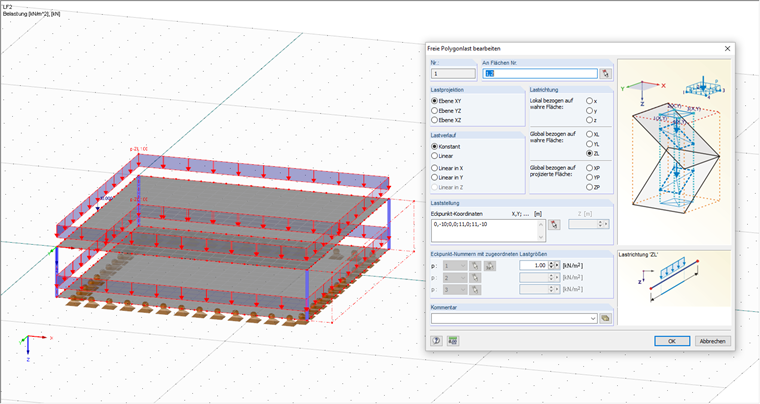

Wolne obciążenie jest definiowane na podstawie współrzędnych bezwzględnych, bez względu na elementy modelu. W przypadku wprowadzania danych można je łatwo zdefiniować, wybierając węzły modelu, nie będzie jednak połączenia z wybranymi węzłami. Na przykład, jeżeli model zostanie następnie przesunięty, wolne obciążenie pozostanie w wyznaczonym położeniu.

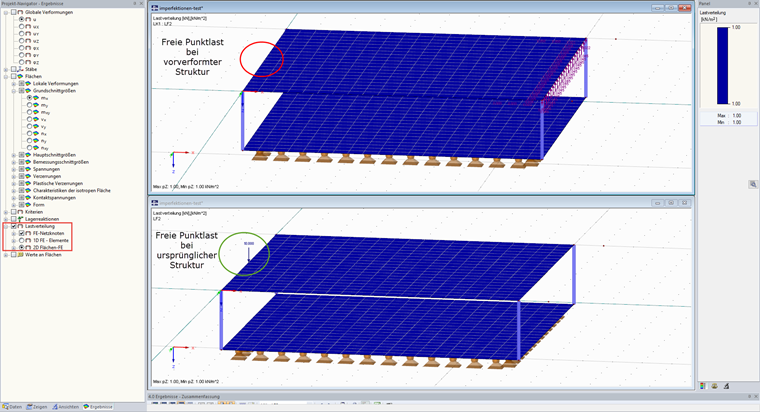

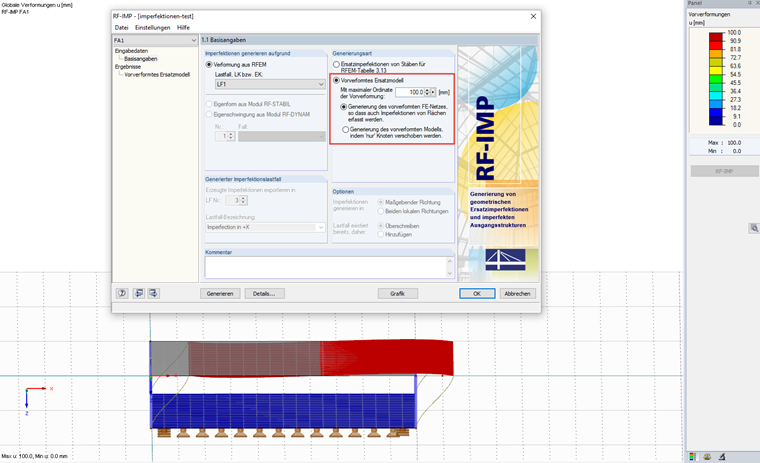

W przypadku stosowania imperfekcji wygenerowanej przez RF-IMP jako wstępnie odkształconej siatki ES, wolne obciążenia są przykładane do tej odkształconej konstrukcji. Element ten może znajdować się poza zakresem wpływu i nie przejmuje obciążenia.

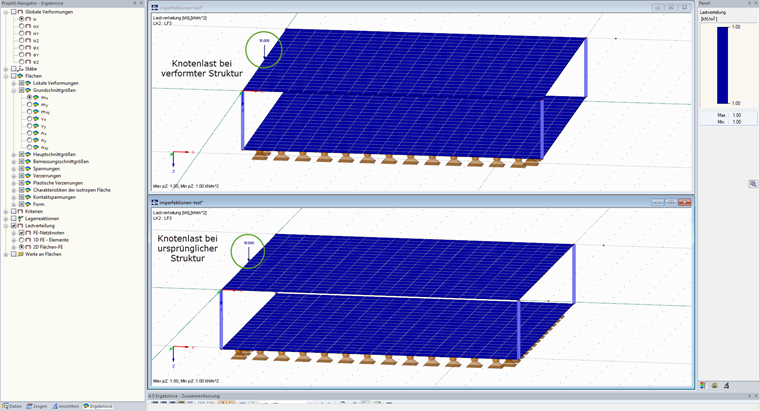

Jeżeli obciążenie ma być powiązane z konstrukcją i również przesuwane w przypadku przemieszczeń i generowanych imperfekcji, konieczne jest zastosowanie obciążeń standardowych. Alternatywnie można również zwiększyć zakres oddziaływania swobodnego obciążenia w celu przedłużenia i tak mimośrodowego obciążenia całej konstrukcji.
Przyłożone obciążenie można po prostu sprawdzić, wyświetlając rozkład obciążenia w Nawigatorze projektu - Wyniki.
Czy mają Państwo jakieś pytania?
