Вопрос
Почему свободная нагрузка не действует полностью?
Ответ:
В отличие от нормальной поверхностной или узловой нагрузки, свободная нагрузка определяется диапазоном воздействия и элементами, на которые он действует. По определению, свободная нагрузка применяется только к тем областям выбранных элементов, которые находятся в пределах данного диапазона влияния.

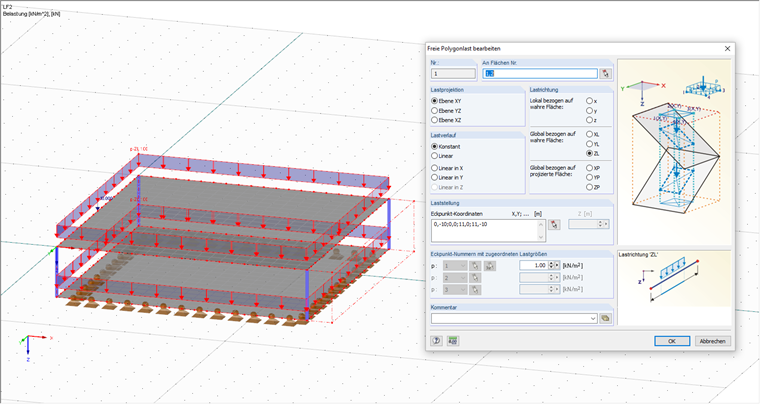

Свободная нагрузка определяется по абсолютным координатам, независимо от элементов модели. Для ввода данных, вы можете легко определить их, выбрав узлы модели, но при этом ссылки на выбранные узлы не будут. Например, при перемещении модели свободная нагрузка остается в назначенном месте.

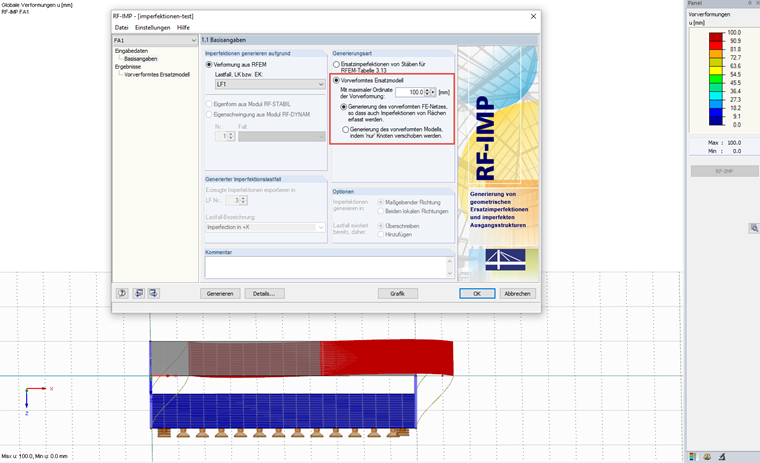

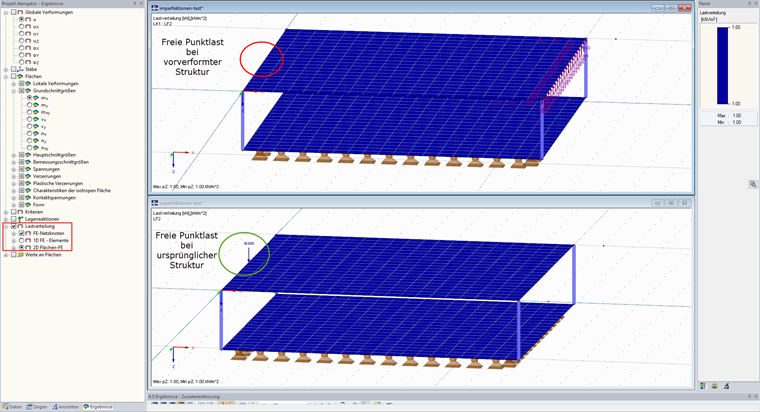

При использовании несовершенства, созданного модулем RF ‑ IMP, в качестве предварительно деформированной сетки КЭ, к этой деформированной конструкции применяются свободные нагрузки. Он может находиться вне диапазона воздействия и не поглощать нагрузку.

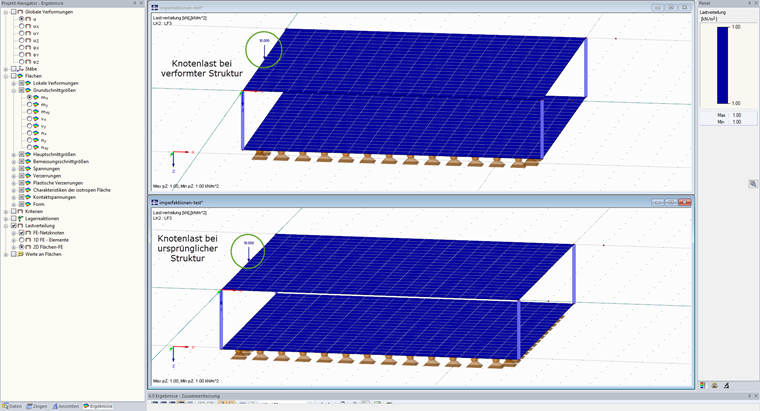

Если ожидается, что нагрузка будет связана с конструкцией, а также будет перемещаться в случае смещений и созданных несовершенств, необходимо использовать стандартные нагрузки. В качестве альтернативы, можно также увеличить диапазон воздействия свободной нагрузки, чтобы в любом случае нагружать всю конструкцию.
Приложенную нагрузку можно легко проверить, отобразив распределение нагрузки в «Навигаторе проектов» - «Результаты».
