Pregunta
¿Por qué no se aplica una carga libre por completo?
Respuesta:

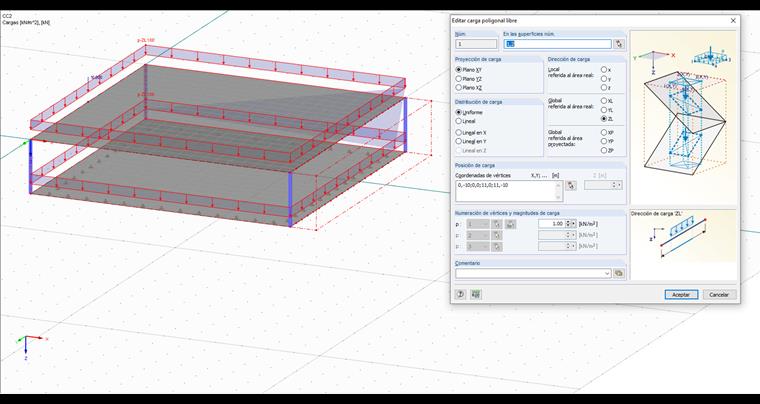

A diferencia de la carga superficial o en nudo normal, una carga libre se define por el rango de influencia y los elementos influenciados. Por definición, la carga libre solo se aplica a las áreas de los elementos seleccionados que se encuentran dentro de este rango de influencia.
Una carga libre se define por las coordenadas absolutas, sin tener en cuenta los elementos del modelo. Para introducir datos, puede definirlos cómodamente al seleccionar los nudos del modelo, pero no se van a vincular a los nudos seleccionados. Si, p. ej. se mueve el modelo después, la carga libre permanece en la posición asignada.

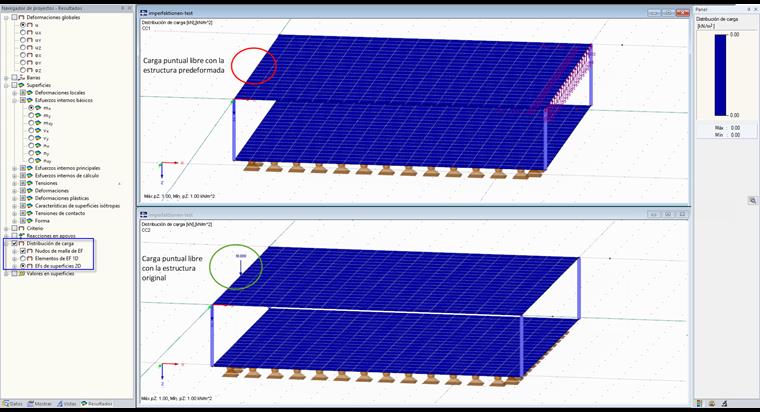

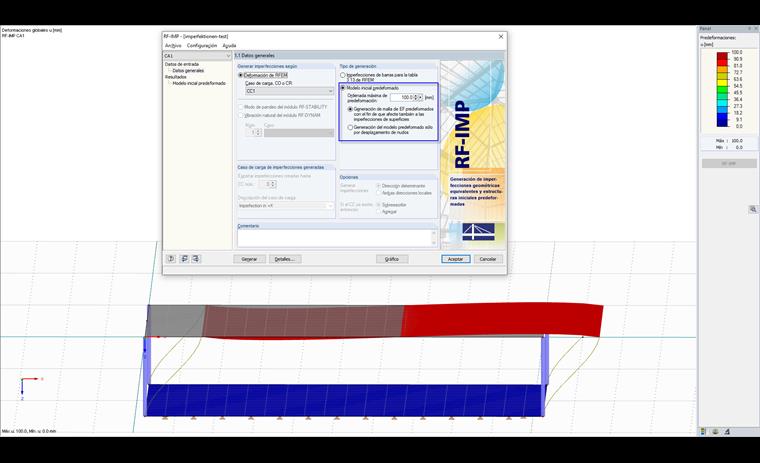

Si se usa una imperfección generada por RF-IMP como una malla de EF predeformada, las cargas libres se aplican a esta estructura deformada. Esto puede estar fuera del intervalo de influencia y no absorbe carga.

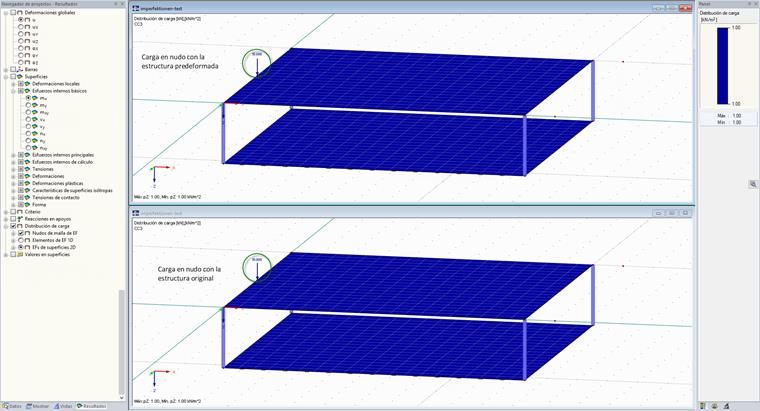

Si se espera que la carga esté vinculada con la estructura y también que se debe mover por desplazamientos e imperfecciones generadas, se debe usar las cargas estándar. Como alternativa, también se puede aumentar el intervalo de influencia de la carga libre como se necesite para tensar toda la estructura.
Es posible realizar una comprobación simple de la carga aplicada al mostrar la distribución de carga en el cuadro de diálogo "Navegador de proyectos - Resultados".
