Question
Pourquoi une charge libre ne peut-elle pas être complètement appliquée ?
Réponse:
Contrairement à une charge surfacique ou nodale classique, une charge libre est définie par une plage d'influence et des éléments influencés. La charge libre est donc appliquée uniquement aux zones correspondantes des éléments sélectionnés.

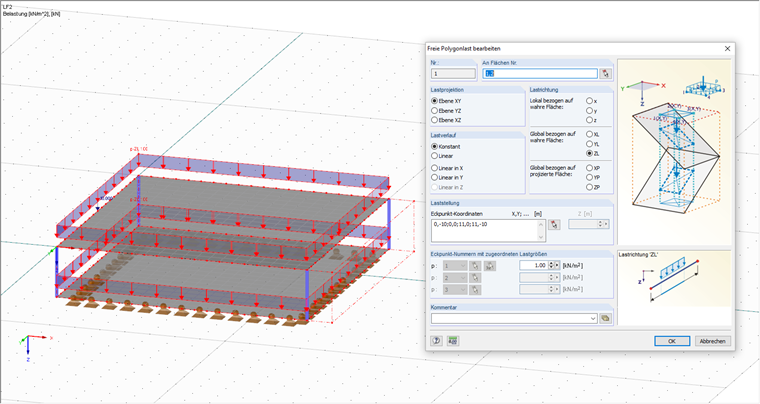

Une charge libre est définie par des coordonnées absolues, indépendamment des éléments du modèle. Les données peuvent être facilement entrées en sélectionnant les nœuds du modèle, qui ne seront cependant pas liés aux nœuds sélectionnés. Si le modèle est par exemple déplacé par la suite, la charge libre reste à la position qui lui est assignée.

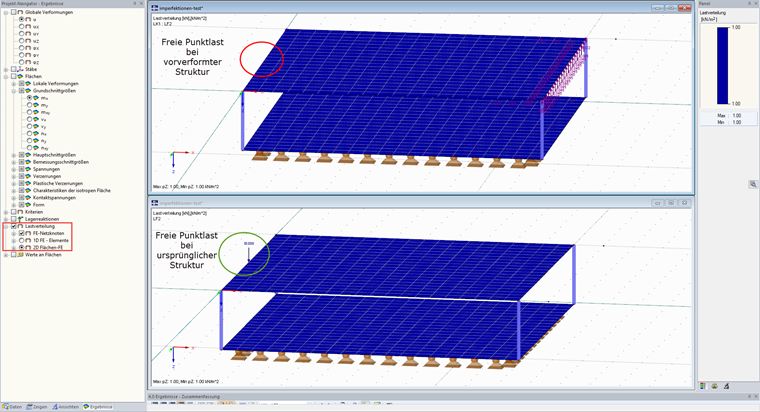

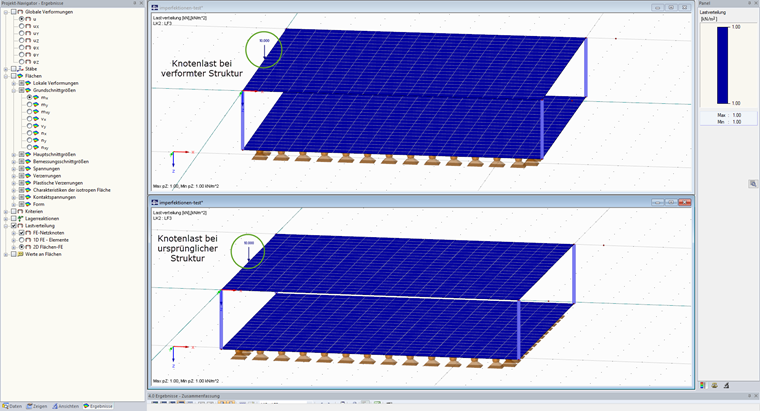

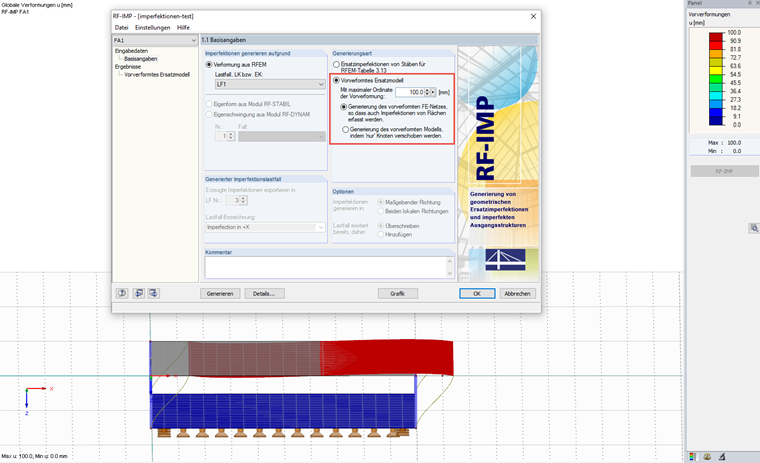

Si une imperfection générée par RF-IMP est utilisée comme un maillage EF pré-déformé, les charges libres sont appliquées à cette structure déformée. Celle-ci peut se trouver hors de la zone d'influence et ne recevoir aucune charge.
Si vous souhaitez lier la charge à la structure et faire bouger celle-ci en cas de déplacement et d'imperfections générées, utilisez des charges standard. Il est également possible d'augmenter la plage d'influence de la charge libre afin de charger la totalité de la structure.
Il est possible de vérifier facilement la charge appliquée en affichant la distribution de charge dans le Navigateur de projet - Résultats.
