对于曲面使用接触实体或分层有限元网格

是否可以对曲面使用接触实体或实体分层有限元网格？ Ich erhalte nämlich die Fehler Nr. 848.

回复:

是的，接触实体或分层有限元网格也可用于曲面。 Es gelten jedoch folgende Einschränkungen:

  • Die Fläche ist nur einfach gekrümmt.

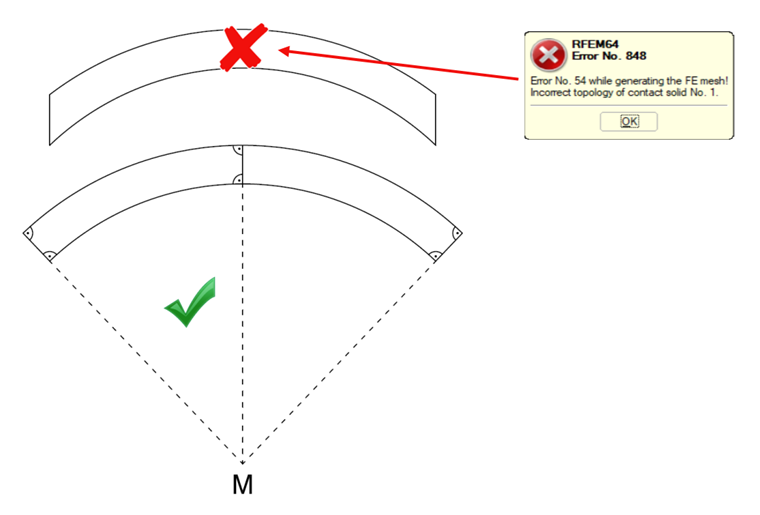

  • Die Modellierung der gekrümmten Flächen ist über konzentrische Kreise vorzunehmen (siehe Bild 01).
通过同心圆定义实体
1 通过同心圆定义实体

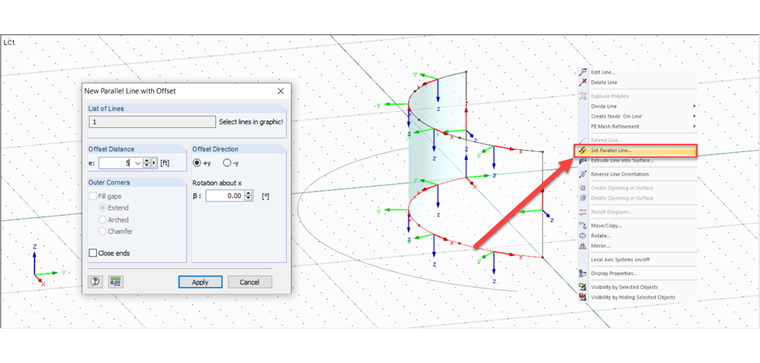

Am einfachsten lassen sich die Linien über die Funktion "Linie parallel versetzen erstellen (siehe Bild 02).

设置平行线
2 设置平行线
