Использование контактных тел или многослойной сетки КЭ для криволинейных поверхностей

Можно ли использовать контактное тело или многослойную сетку КЭ для тел также у криволинейных поверхностей? Я уже пытался это сделать, но всегда получил лишь сообщение об ошибке № 848.

Ответ:

Да, контактное тело или многослойную сетку КЭ можно применить также для криволинейных поверхностей, но для них есть следующие ограничения:

  • У поверхности имеется только одна кривизна.
  • Die Modellierung der gekrümmten Flächen ist über konzentrische Kreise vorzunehmen (siehe Bild 01).

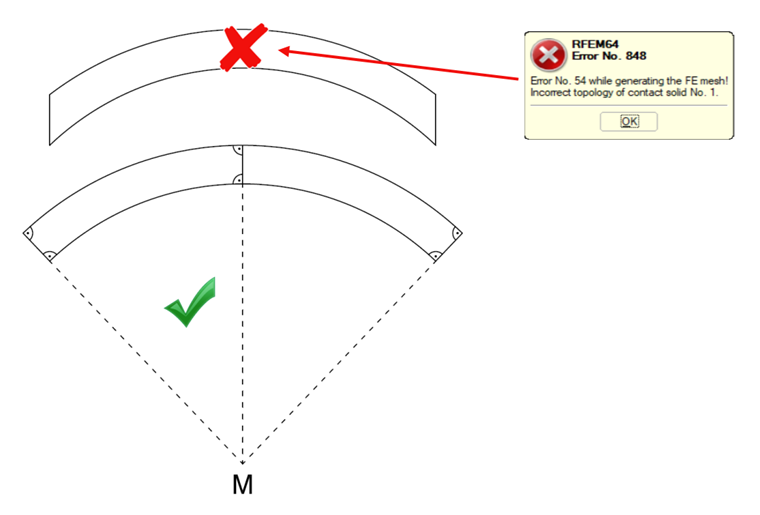

Определение тела с помощью концентрических окружностей
1 Определение тела с помощью концентрических окружностей

Am einfachsten lassen sich die Linien über die Funktion "Linie parallel versetzen erstellen (siehe Bild 02).

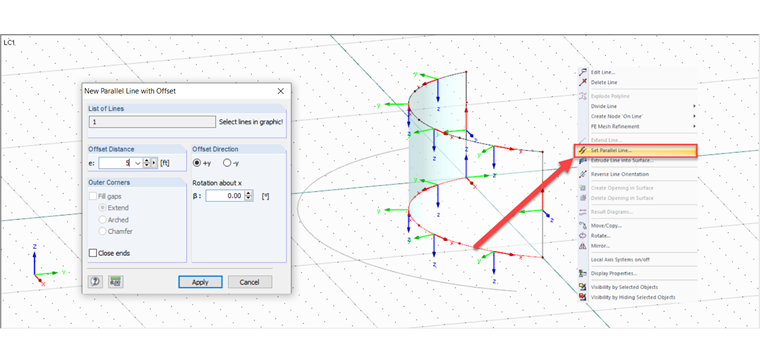

задать параллельную линию
2 задать параллельную линию

Автор

Г-н Рем отвечает за разработку продуктов для деревянных конструкций и оказывает техническую поддержку заказчикам.
