Uso de sólidos de contacto o malla de EF en capas para superficies curvas

¿Se puede utilizar un sólido de contacto o una malla de EF con capas incluso en el caso de superficies curvas? Porque obtengo el error núm. 848.

Respuesta:

Sí, se puede utilizar un sólido de contacto o una malla de EF de capas también para superficies curvas. Sin embargo, se aplican las siguientes restricciones:

  • La superficie solo es simplemente curva.
  • Die Modellierung der gekrümmten Flächen ist über konzentrische Kreise vorzunehmen (siehe Bild 01).

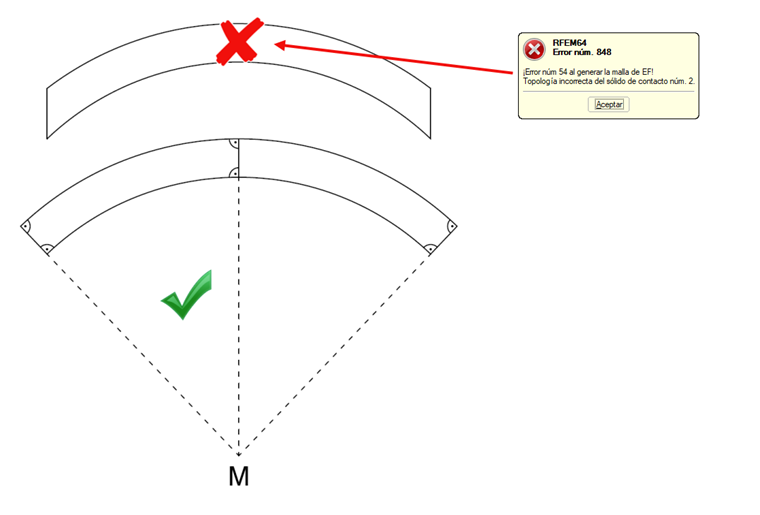

Definición de sólido mediante círculos concéntricos
1 Definición de sólido mediante círculos concéntricos

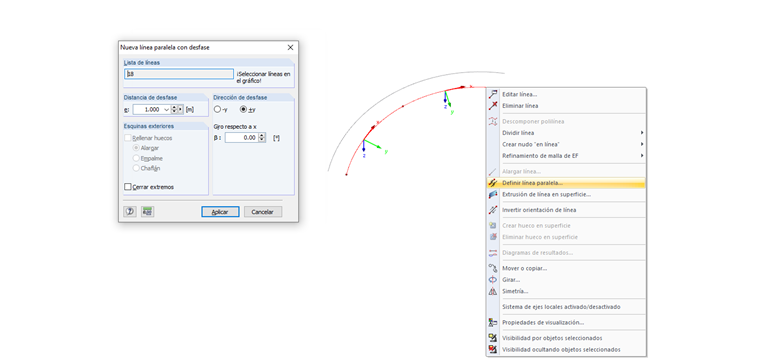

Am einfachsten lassen sich die Linien über die Funktion "Linie parallel versetzen erstellen (siehe Bild 02).

definir línea paralela
2 definir línea paralela
