Utilização de sólidos de contacto ou malha de EF em camadas para superfícies curvadas

Também é possível utilizar um sólido de contacto ou uma malha de EF em camadas para um sólido no caso de superfícies curvadas? Isto porque obtenho o erro n.º 848.

Resposta:

Sim, com superfícies curvadas, também pode ser utilizado um sólido de contacto ou uma malha de EF em camadas. No entanto, aplicam-se as seguintes restrições:

  • A superfície é curvada de forma simples.
  • Die Modellierung der gekrümmten Flächen ist über konzentrische Kreise vorzunehmen (siehe Bild 01).
Definição de sólido através de círculos concêntricos
1 Definição de sólido através de círculos concêntricos

Am einfachsten lassen sich die Linien über die Funktion "Linie parallel versetzen erstellen (siehe Bild 02).

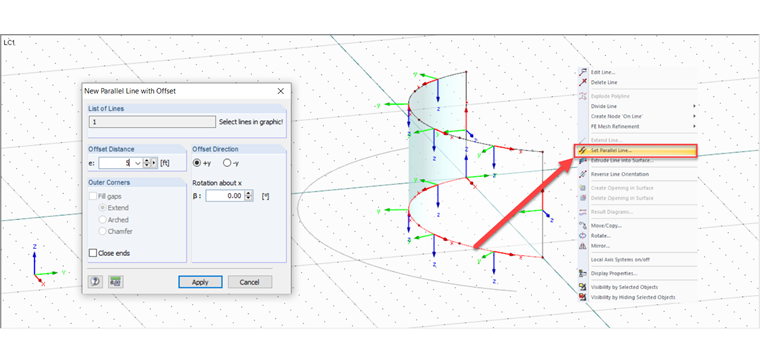

Definir linha paralela
2 Definir linha paralela
