通过平面或单元格生成荷载的负值

为什么荷载生成按平面或单元格的角点部分为负?


回复:

虽然这里使用的荷载生成工具乍一看似乎很简单,但是背后的操作原理却非常复杂。

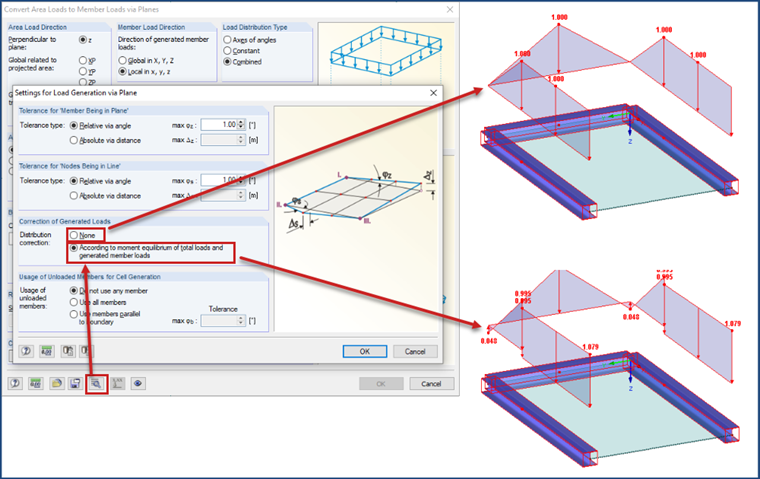

Damit auch linear veränderliche Flächenlasten in linear veränderliche Stablasten umgewandelt werden können, ist in den Detaileinstellungen die Option für die Korrektur der generierten Lasten "Nach Momenten Gleichgewicht der Gesamtlast und generierten Stablasten" voreingestellt.

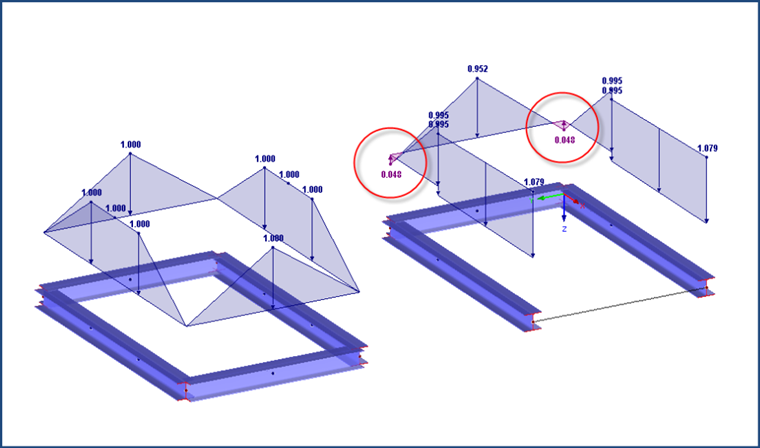

Liegt nun beispielsweise eine rechteckige Zelle vor, bei der aber nur 3 Randstäbe vorhanden sind, so muss die Last so verteilt werden, dass das resultierende Moment aus den Stablasten mit den jeweiligen Hebelarmen zum Schwerpunkt der Zelle gleich Null ist.

Dies führt dazu, dass bei einer positiven Beanspruchung in den Eckpunkten negative Werte ermittelt werden.

Ist dieser Effekt nicht gewünscht, so kann die Korrektur der generierten Last deaktiviert werden, bzw. auf "Keine" gestellt werden. Siehe dazu auch Handbuch Abschnitt 11.8.


作者

Fröhlich 先生为我们的客户提供技术支持,负责钢筋混凝土结构领域的研发工作。
