Záporné hodnoty pro generování zatížení pomocí roviny nebo buněk

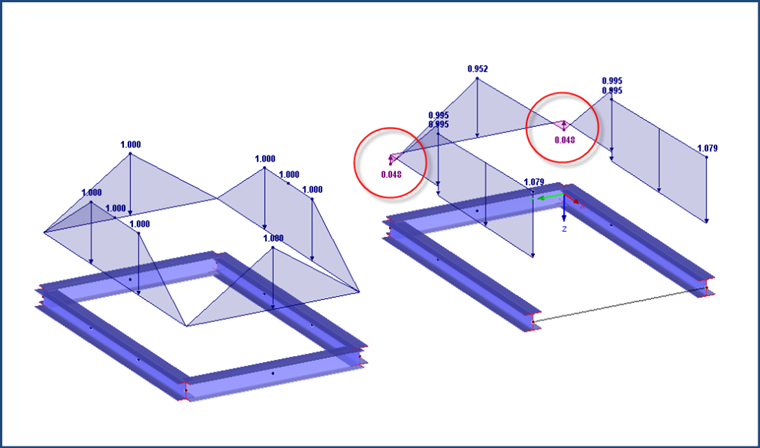

Proč mi generování zatížení prostřednictvím roviny resp. prostřednictvím buněk částečně dává záporné hodnoty v rohových bodech?


Odpověď:

I když se zdá, že implementovaný nástroj pro generování zatížení je na první pohled jednoduchý, postup použitý na pozadí je poměrně složitý.

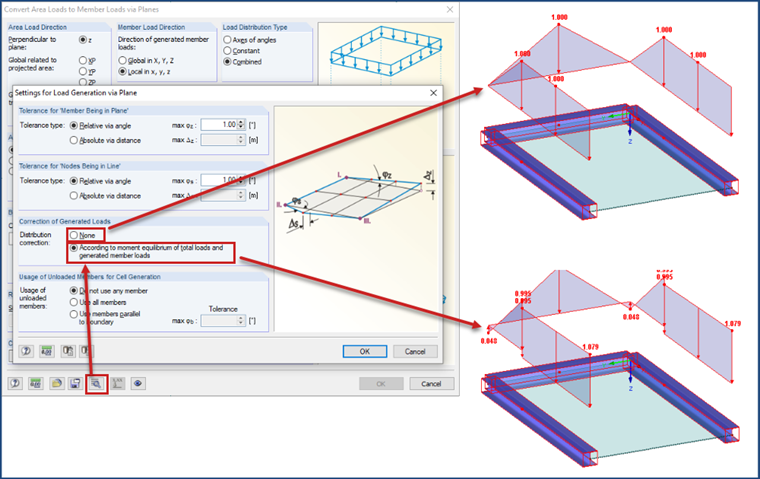

Aby bylo možné převést lineárně proměnná plošná zatížení na lineárně proměnná zatížení na pruty, je v nastavení detailů přednastavena možnost korekce vygenerovaných zatížení "Podle rovnováhy momentů celkových zatížení a generovaných zatížení na prutech".

Pokud se jedná například o obdélníkovou buňku, ale pouze tři krajní pruty, je třeba zatížení rozložit tak, aby výsledný moment od zatížení na pruty s příslušnými rameny k těžišti buňky byl nulový.

To má za následek, že při kladném namáhání se v rohových bodech stanoví záporné hodnoty.

Pokud není tento účinek požadován, lze deaktivovat korekci vygenerovaného zatížení nebo ji nastavit na "Žádná". Siehe dazu auch Handbuch Abschnitt 11.8.


Autor

Pan Fröhlich poskytuje technickou podporu zákazníkům a je odpovědný za vývoj produktů pro ocelové konstrukce.

Reference
  1. Software Dlubal. (2018). Manuál RFEM. Tiefenbach.
  2. Manuál RSTAB. Tiefenbach: Dlubal Software, září 2017


;
