回复:

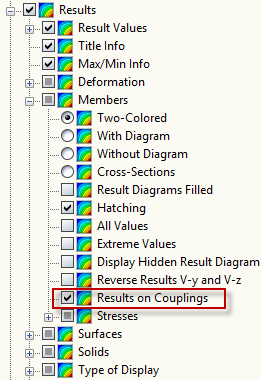

如果想要显示刚性杆件的内力，请在显示导航器中选择“结果” → “杆件”，
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
