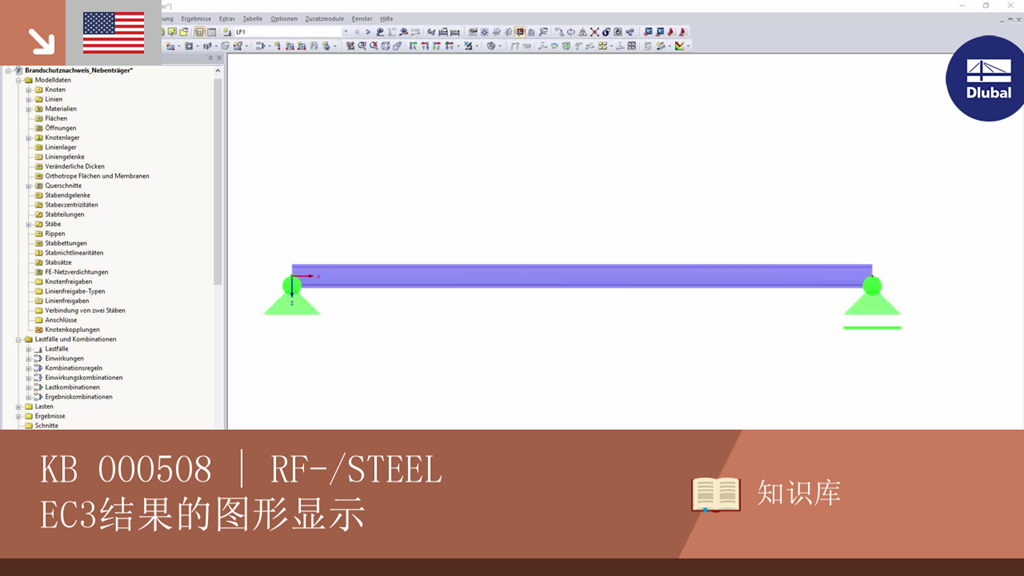

在附加模块RF-/STEEL EC3中杆件和多杆件设计的最终结果可以在RFEM和RSTAB的工作窗口中以图形方式显示。 在荷载工况菜单中选择相应的设计工况,就会显示结果。
KB 000508 | RF-/STEEL EC3结果的图形显示
链接
您有什么问题想问的吗?
![以图形方式显示RF-STEEL EC3 -承载能力极限状态](/zh/webimage/010520/2426418/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Die Endergebnisse der Bemessung von Stäben und Stabsätzen im Zusatzmodul RF-/STAHL EC3 können im Arbeitsfenster von RFEM und RSTAB grafisch dargestellt werden. Über Auswahl des entsprechenden Bemessungsfalls im Lastfallmenü werden die dort enthaltenen Ergebnisse dargestellt.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/zh/webimage/010280/468990/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![在详细信息对话框中切换选项卡](/zh/webimage/010344/3010051/1_Activate_Automatic_Switch_to_General_Method.png?mw=512&hash=4deb9611952f056ff42e89ada3274387f42d24e1)
Für den Stabilitätsnachweis von Stäben und Stabsätzen mit gleichförmigem Querschnitt kann das Ersatzstabverfahren nach EN 1993-1-1, 6.3.1 bis 6.3.3 genutzt werden. Sobald allerdings ein gevouteter Querschnitt vorhanden ist, so ist dieses Verfahren nicht mehr oder nur eingeschränkt anwendbar. Das Zusatzmodul RF-/STAHL EC3 kann derartige Fälle automatisch erkennen und auf das Allgemeine Verfahren umschalten.
![通过端板进行翘曲约束](/zh/webimage/010484/2426062/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
![功能 002820 | 焊缝塑性应变极限值](/zh/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在钢结构节点设计的承载能力极限状态中,您可以更改焊缝的极限塑性应变。
!["底板"组件](/zh/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
使用“底板”组件可以设置底板与锚固件的连接。 Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
![功能 002807 | 有限元分析结果的 3D 视图](/zh/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
