Los resultados finales de los cálculos de barras y conjuntos de barras en el módulo adicional RF-/STEEL EC3 se pueden mostrar gráficamente en la ventana de trabajo de RFEM y RSTAB. Al seleccionar el caso de cálculo correspondiente en el menú de casos de carga, se muestran los resultados que contiene.

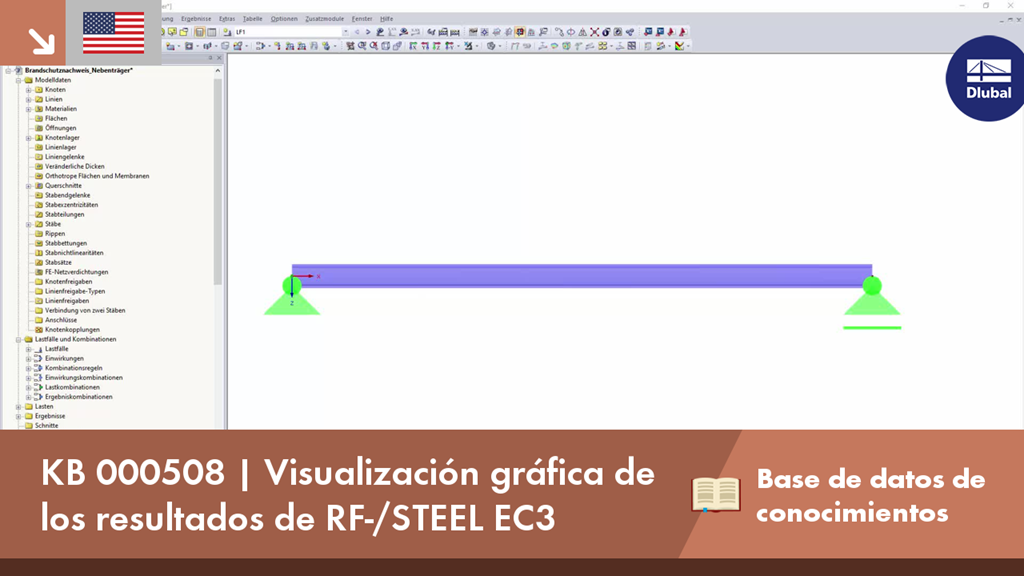

KB 000508 | Visualización gráfica de los resultados de RF-/STEEL EC3
Enlaces
¿Tiene alguna pregunta?
![Visualización gráfica de los resultados de RF -STEEL EC3 - Cálculo del estado límite último](/es/webimage/010520/2426412/01-es-png-png.png?mw=512&hash=2e848b7121e07d193f5ef5037f2a04c9a33b4d00)
Die Endergebnisse der Bemessung von Stäben und Stabsätzen im Zusatzmodul RF-/STAHL EC3 können im Arbeitsfenster von RFEM und RSTAB grafisch dargestellt werden. Über Auswahl des entsprechenden Bemessungsfalls im Lastfallmenü werden die dort enthaltenen Ergebnisse dargestellt.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/es/webimage/010280/2424248/01-es_kb868-png.png?mw=512&hash=d83207db6fcbd05b8dfb7cf12ed1f73fe9775e00)
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![Opción de cambio en detalles de cálculo](/es/webimage/010344/3008191/1_Activate_Automatic_Switch_to_General_Method_es.png?mw=512&hash=dcb3ff4b685b4e49c719f3e843cb29a1ecc1f192)
Para el cálculo de la estabilidad de barras y conjuntos de barras con una sección uniforme, puede utilizar el método de la barra equivalente según EN 1993-1-1, de 6.3.1 a 6.3.3. Sin embargo, tan pronto como haya una barra con sección variable, este método ya no se puede utilizar o solo se puede utilizar de forma limitada. El módulo adicional RF-/STEEL EC3 puede reconocer automáticamente estos casos y cambiar al método general.
![Coacción de alabeo a través de la placa de extremo](/es/webimage/010484/2426056/01-es-png-png.png?mw=512&hash=2e848b7121e07d193f5ef5037f2a04c9a33b4d00)
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
![Complemento "Uniones de acero para RFEM 6" | Biblioteca de componentes](/es/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
![Característica 002820 | Deformación plástica límite para soldaduras](/es/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
![Componente "Placa base"](/es/webimage/050345/3937623/Componente_Placa_base.png?mw=512&hash=971d7e0d9255d678d2c64dbbf666c7973c529010)
El componente "Placa base" le permite diseñar conexiones con placa base con anclajes empotrados. En este caso, se analizan las placas, soldaduras, anclajes y la interacción acero-hormigón.
![Característica 002807 | Visualización en 3D de los resultados del método de las bandas finitas (FSM)](/es/webimage/049281/3885885/1_es.png?mw=512&hash=3b8e346e6eb04551da1439ecf42d1cf049a8dc4d)
En el cuadro de diálogo "Editar sección", puede mostrar las formas de pandeo del método de las bandas finitas (FSM) como un gráfico en 3D.
