I risultati finali dei progetti delle aste e dei set di aste nel modulo aggiuntivo RF-/STEEL EC3 possono essere visualizzati graficamente nella finestra di lavoro di RFEM e RSTAB. Selezionando il caso di progetto corrispondente nel menu dei casi di carico, vengono visualizzati i risultati in esso contenuti.

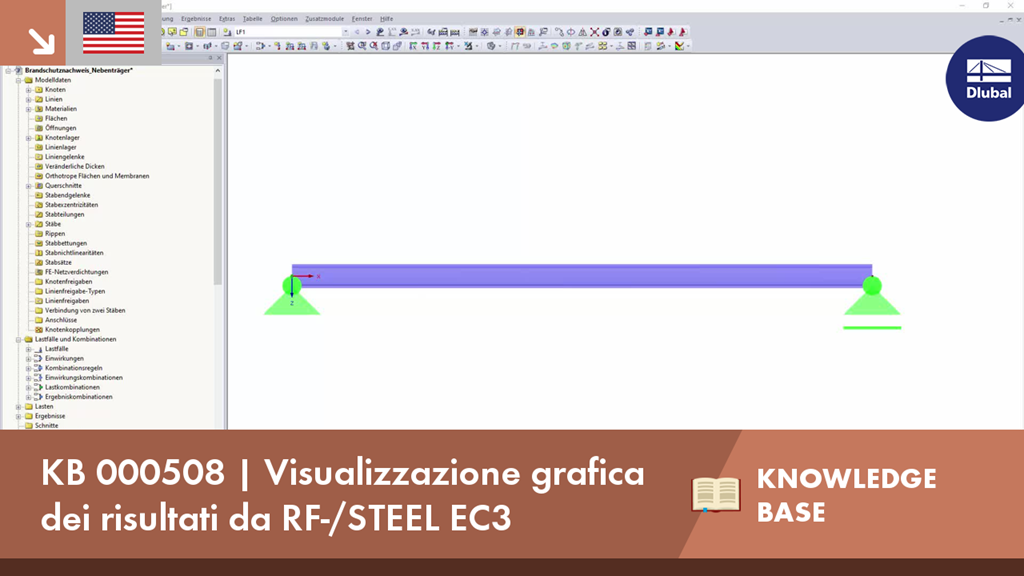

KB 000508 | Visualizzazione grafica dei risultati da RF-/STEEL EC3
Link
Hai delle domande?
![Visualizzazione grafica dei risultati da RF -STEEL EC3 - progetto allo stato limite ultimo](/it/webimage/010520/2426414/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Die Endergebnisse der Bemessung von Stäben und Stabsätzen im Zusatzmodul RF-/STAHL EC3 können im Arbeitsfenster von RFEM und RSTAB grafisch dargestellt werden. Über Auswahl des entsprechenden Bemessungsfalls im Lastfallmenü werden die dort enthaltenen Ergebnisse dargestellt.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/it/webimage/010280/468990/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![Opzione di cambiare metodo nei dettagli di progettazione](/it/webimage/010344/2424769/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Per verificare stabilità di aste e set di aste con una sezione trasversale uniforme, è possibile utilizzare il metodo dell'asta equivalente secondo EN 1993-1-1, da 6.3.1 a 6.3.3. Tuttavia, non appena è disponibile una sezione trasversale rastremata, questo metodo non può più essere utilizzato o solo in misura limitata. Il modulo aggiuntivo RF-/STEEL EC3 può riconoscere automaticamente questi casi e passare al metodo generale.
![Vincolo di ingobbamento tramite flangia di estremità](/it/webimage/010484/2426058/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Per questo, sono adatti piastre di estremità o irrigidimenti saldati e sezioni.
![Add-on "Giunti acciaio per RFEM 6" | Libreria dei componenti](/it/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria nel Dlubal Center con un gran numero di collegamenti a template lato programma, inclusi template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
![Caratteristica 002820 | Deformazione plastica limite per le saldature](/it/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
![Componente "Piastra di base"](/it/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Il componente "Piastra di base" consente di progettare collegamenti della piastra di base con tirafondi gettati in opera. In questo caso, vengono analizzati piastre, saldature, ancoraggi e interazione acciaio-calcestruzzo.
![Caratteristica 002807 | Visualizzazione 3D dei risultati FSM](/it/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
