Конечные результаты расчета стержней и блоков стержней в дополнительном модуле RF-/STEEL EC3 можно легко отобразить также графически прямо в рабочем окне программы RFEM и RSTAB. Просто выберите в меню загружений соответствующий расчетный случай и программа автоматически отобразит все содержащиеся в нем результаты.

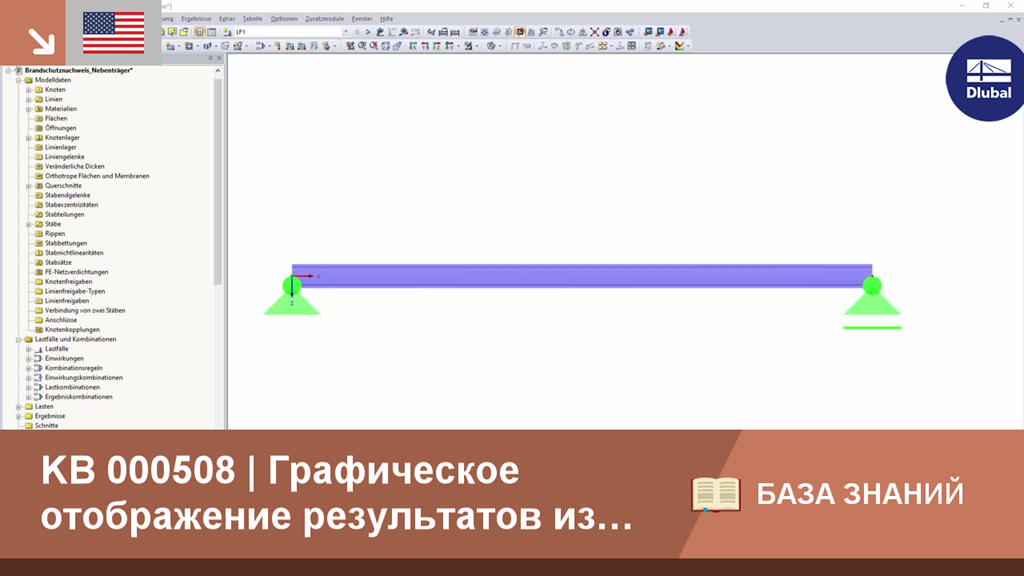

KB 000508 | Графическое отображение результатов из модуля RF-/STEEL EC3
Ссылки
У вас есть какие-нибудь вопросы?
![Графическое отображение результатов RF -STEEL EC3 - предельного состояния](/ru/webimage/010520/2426417/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Конечные результаты расчета стержней и блоков стержней в дополнительном модуле RF-/STEEL EC3 можно легко отобразить также графически прямо в рабочем окне программы RFEM и RSTAB. Просто выберите в меню загружений соответствующий расчетный случай и программа автоматически отобразит все содержащиеся в нем результаты.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/ru/webimage/010280/468990/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
В норме EN 1993-1-1 был для расчета на устойчивость представлен общий метод, который можно использовать в плоских системах с любыми граничными условиями и переменной высотой конструкции. Причем расчетные проверки могут быть выполнены одновременно как для нагрузки в основной несущей плоскости, так и для сжатия. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![Возможность переключения расчетного метода в подробностях расчета](/ru/webimage/010344/2424772/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
У стержней и блоков стержней с постоянным сечением можно для расчета на устойчивость использовать метод эквивалентных стержней по норме EN 1993-1-1, 6.3.1-6.3.3. Тем не менее, у конических стержней этот метод использовать обычно нельзя, а если да, то лишь в ограниченной степени. К счастью, дополнительный модуль RF-/STEEL EC3 способен распознать такие случаи и автоматически переключиться на общий метод расчета.
![Ограничение при деформации через торцевую пластину](/ru/webimage/010484/2426061/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
![Аддон «Стальные соединения для RFEM 6» | База данных компонентов](/ru/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
![Характерная для 002820 | Предельная пластическая деформация для швов](/ru/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
![Компонент "Плита базы"](/ru/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
![Характерная для 002807 | 3D изображение результатов FSM](/ru/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
Рекомендуемые продукты
