Resposta:

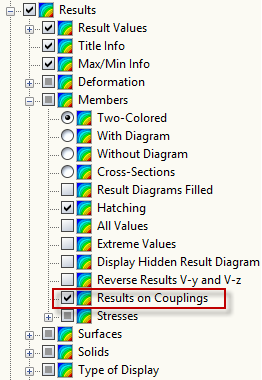

Para apresentar as forças internas das barras rígidas, selecione a opção "Resultados em acoplamentos" no Navegador de projetos – Mostrar em "Resultados" → "Barras".
Visualização de esforços internos para barras rígidas
O meu modelo não exibe esforços internos em barras rígidas. Muss ich irgendwo einen Haken setzen?
