No projeto estrutural, forças internas, como momentos flectores e forças cortantes, são essenciais. Estas forças são tipicamente encontradas em casos de carga, combinações de carga e combinações de resultados. No entanto, além disso, os complementos de dimensionamento requerem informações sobre o tipo de dimensionamento a ser realizado com essas forças internas, como se a verificação de dimensionamento deve se concentrar no Estado Limite Último (ELU) ou no Estado Limite de Serviço (ELS).

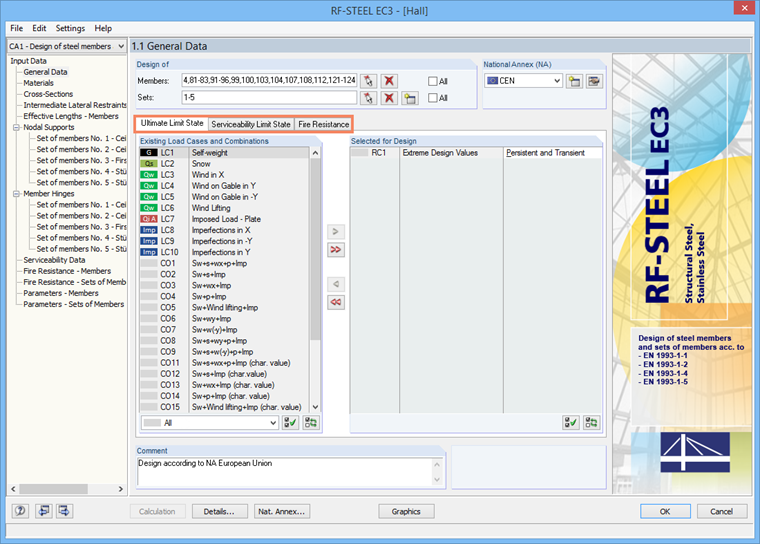

No RFEM 5, os usuários tinham que atribuir manualmente as situações de carga relevantes para cada situação de dimensionamento (por exemplo, ELU, ELS, dimensionamento ao fogo), conforme mostrado na Imagem 1. Com o RFEM 6, o objetivo é simplificar e automatizar este processo. Os casos de carga são geralmente combinados seguindo as regras de combinação estabelecidas pelas normas relevantes, dependendo da situação de dimensionamento (por exemplo, ELU, ELS). Isso garante que as forças internas sejam automaticamente vinculadas a serem usadas para verificações de seção transversal e estabilidade ou para verificações de deformação posteriormente no processo.

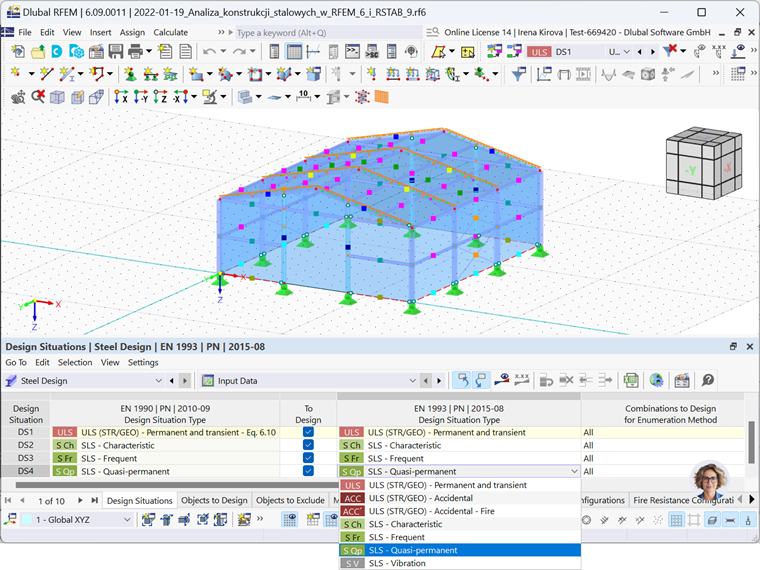

Portanto, ao ativar um complemento de dimensionamento no RFEM 6, as forças internas são automaticamente atribuídas às respectivas verificações de dimensionamento (Imagem 2), eliminando a necessidade de atribuições manuais necessárias no RFEM 5. Apesar desta automatização, você ainda pode especificar se as forças internas para uma determinada situação de dimensionamento devem ser usadas para verificações ELU ou ELS. Isso é controlado através da quarta coluna na tabela.

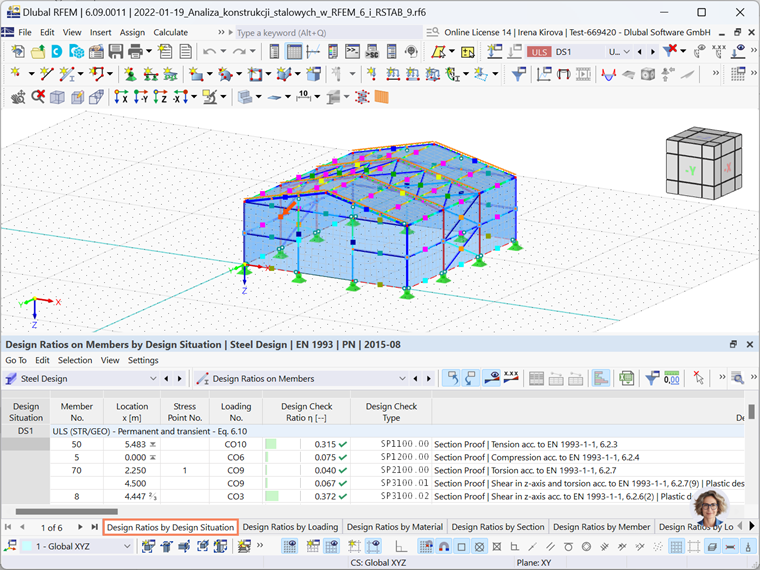

Outro benefício deste sistema é a saída de resultados baseada na situação de dimensionamento. Este recurso agrupa todas as verificações para casos de carga que pertencem à mesma situação de dimensionamento (Imagem 3).
Por favor, note que os casos de carga não são atribuídos a situações de dimensionamento porque, na maioria dos casos, eles não fornecem forças internas de dimensionamento. Em vez disso, os casos de carga servem como a base para as combinações e geralmente são considerados antes do início do processo de dimensionamento. Portanto, eles não se enquadram no quadro das situações de dimensionamento e são excluídos das verificações de dimensionamento.
