德国科隆植物园展览温室

在科隆的 Flora 植物园新建了一个展览温室和柑橘温室 。 展览温室由三个相连的拱形温室组成。

分别为一个主温室和两个对称的侧翼温室,它们之间呈 U 形布置。 在该温室里种植了热带和沙漠植物,以及一些农作物。 橘园将现有的亚热带温室与展览温室连接起来,全长约 100 米。

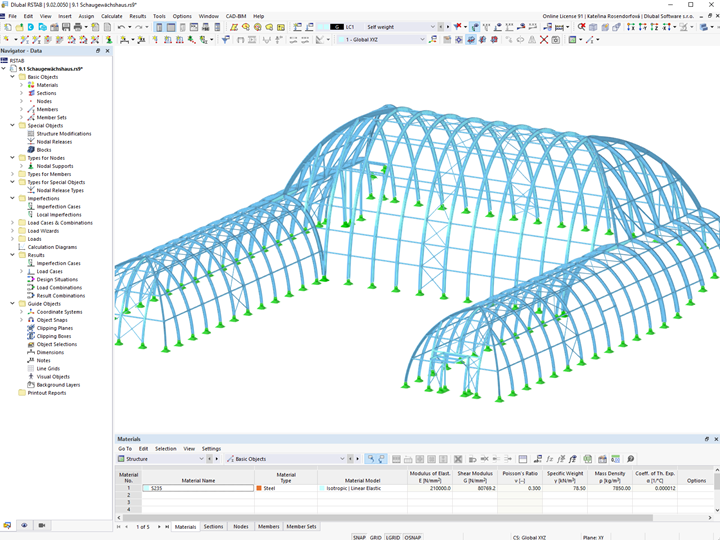

德儒巴的客户 ASSMANN BERATEN + PLANEN AG 负责钢结构的结构分析。 结构分析采用杆件结构分析软件 RSTAB。

结构

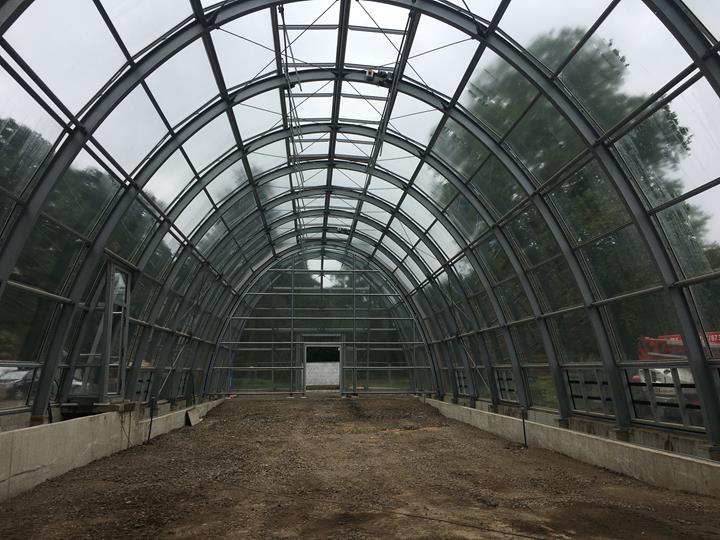

展览温室由钢结构主体结构和玻璃罩组成。 主要区域(热带植物温室)的长为 55 米,宽为 21 米,两个较小的区域(沙漠植物和农作物温室)长为 34 米,宽为 12 米。

温室的主梁是细长的弯曲 IPEo 型材,间距 3 米。 拱形结构高度最大约为 17 米,最小约为 8 米。

在横向上,由于拱的形状,加劲是作为双铰框架进行的。 在纵向上,拱之间通过均匀分布的连杆连接。 这会将加劲荷载传递到屋面和墙体支撑上,进而传递到基础上。

位置 Alter Stammheimer Weg
50735 Köln, Germany



业主 City of Cologne Represented by Cologne Facility Management
www.stadt-koeln.de
建筑设计 Königs Architekten
www.koenigs-architekten.de
结构分析与设计 ASSMANN BERATEN + PLANEN AG
www.assmann.info


项目说明

模型数据

节点数目: 4929
线的数目 5541
杆件数目: 5541
面的数目: 0
实体数目 0
荷载工况数目 13
荷载组合数目 34
结果组合数目 2
总重量 98,869 t
翘曲区域尺寸 53.811 x 16.598 x 60.815 m
