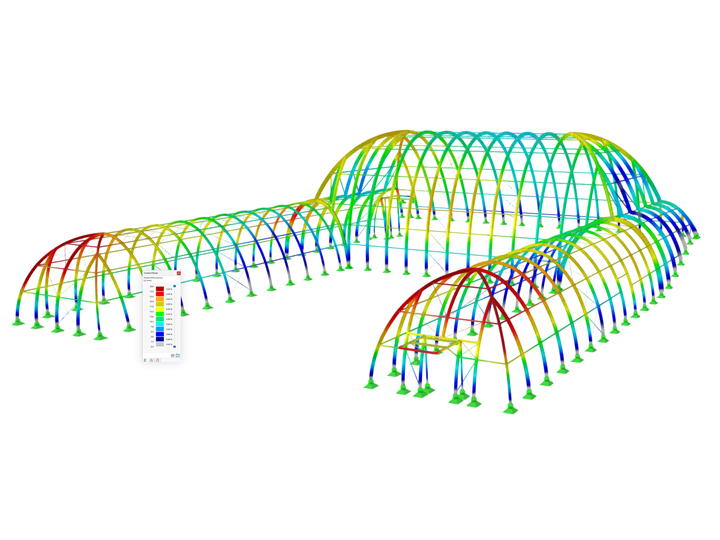

Serra espositiva del Giardino Botanico Flora a Colonia, Germania

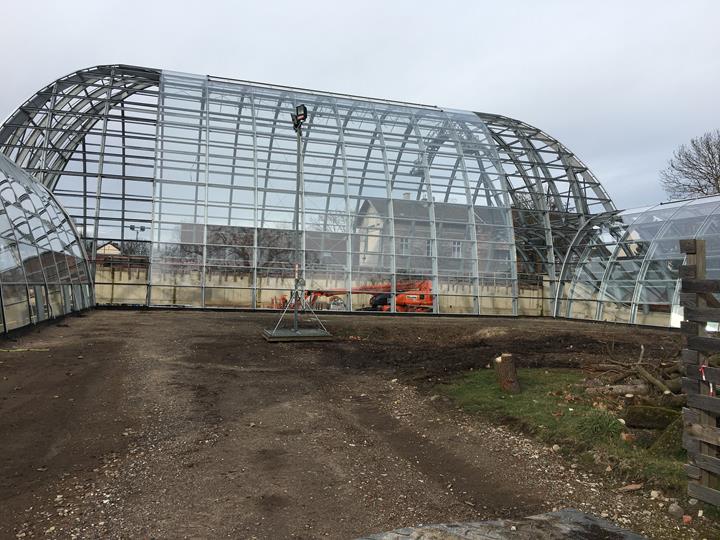

A Colonia, una nuova serra espositiva e un aranceto andranno ad arricchire il giardino botanico Flora. La serra espositiva è composta da tre sezioni di edifici ad arco collegate tra loro.

Le ali sono disposte ad angolo retto tra loro a forma di U, essendo divise in un'ala principale e due ali laterali. Il nuovo edificio è utilizzato come una casa delle palme e del deserto. L'aranciera collega la casa subtropicale esistente con la serra espositiva su una lunghezza di circa 100 m.

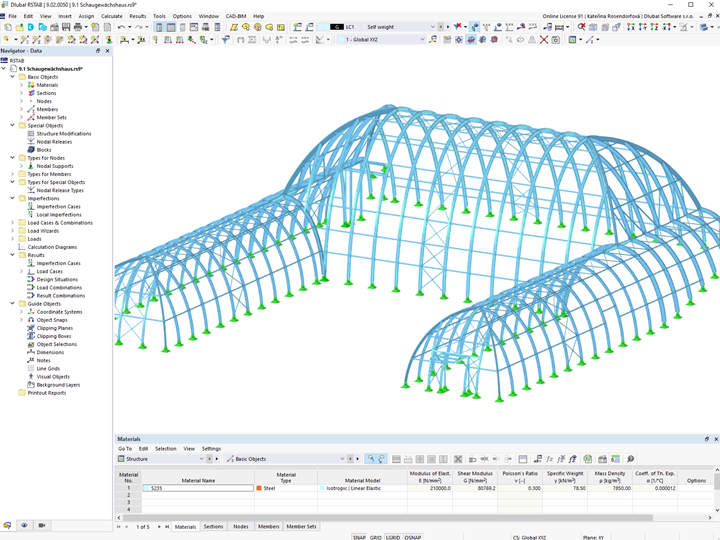

Il cliente tedesco di Dlubal ASSMANN BERATEN + PLANEN AG è stato responsabile dell'analisi strutturale della struttura in acciaio. Per la progettazione strutturale è stato utilizzato il software di analisi per strutture intelaiate e travi reticolari RSTAB.

Struttura

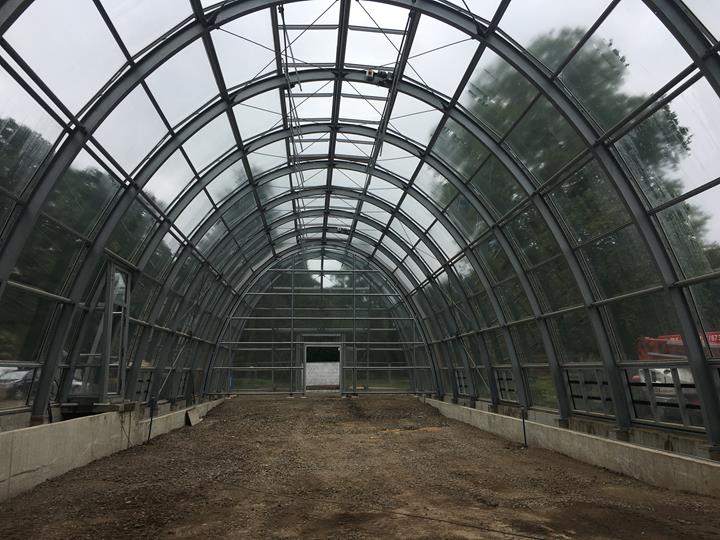

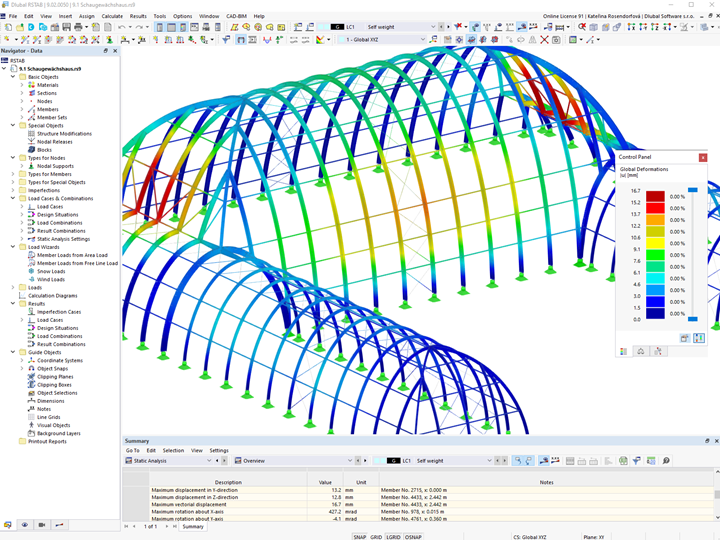

La serra espositiva è una struttura in acciaio con copertura in vetro. Le dimensioni esterne dell'area principale (padiglione tropicale) sono Lung. x Larg. = 55 m x 21 m, quelle delle due aree più piccole (padiglione deserto e padiglione per le piante utili) sono ciascuna Lung. x Larg. = 34 m x 12 m.

Le travi principali della serra sono delle IPEo snelle e curve, disposte con una spaziatura di 3 m. L'altezza dei grandi archi è di circa 17 m e quella degli archi è di circa 8 m.

A causa della forma degli archi, l'irrigidimento nella direzione trasversale è ottenuto da un telaio a due cerniere. In direzione longitudinale, gli archi sono collegati da aste di accoppiamento regolarmente distribuite. Queste aste trasferiscono i carichi di irrigidimento nella copertura e nei controventi delle pareti e quindi nella fondazione.

Posto Alter Stammheimer Weg
50735 Colonia, Germania



Committente Città di Colonia rappresentata da Cologne Facility Management
www.stadt-koeln.de
Architettura Königs Architekten
www.koenigs-architekten.de
Costruzione e analisi strutturale ASSMANN BERATEN + PLANEN AG
www.assmann.info


Specifiche del progetto

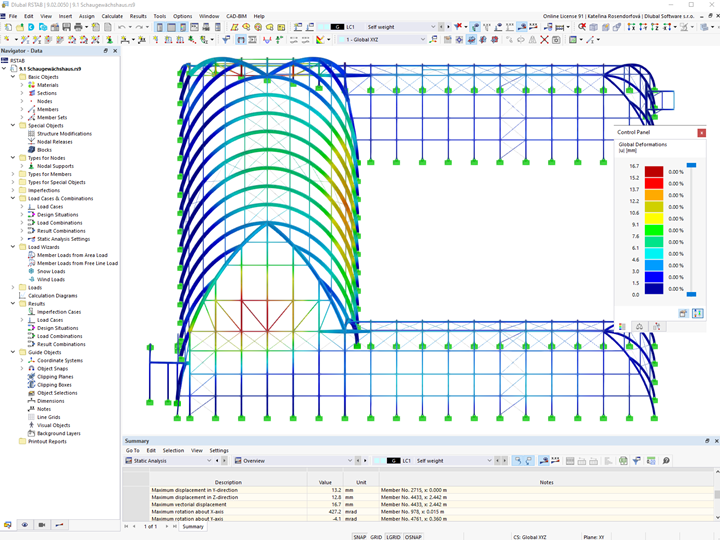

Dati modello

Numero di nodi 4929
Numero di linee 5541
Numero di aste 5541
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 13
Nr. di combinazioni di carico 34
Nr. di combinazioni di risultati 2
Peso totale 98,869 t
Dimensioni (metriche) 53.811 x 16.598 x 60.815 m
Dimensioni (imperiali) 176.55 x 54.46 x 199.52 feet
