Szklarnia pokazowa ogrodu botanicznego Flora w Kolonii

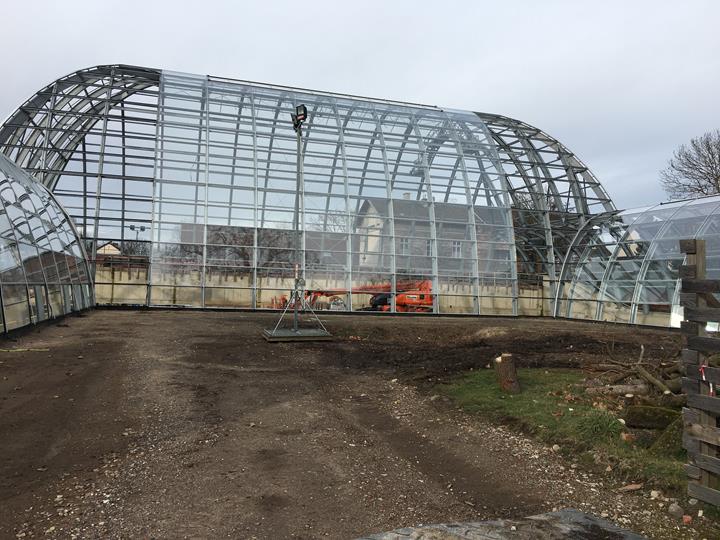

W Kolonii nowo wybudowana szklarnia pokazowa i oranżeria wzbogacą ogród botaniczny "Flora". Szklarnia pokazowa składa się z trzech połączonych ze sobą skrzydeł budynku, które w przekroju mają kształt łuku.

Skrzydła ułożone są względem siebie pod kątem prostym w kształcie litery U i tym samym dzielą się na skrzydło główne i dwa boczne. Nowy budynek będzie pełnił funkcję domu dla roślin tropikalnych, uprawnych i pustynnych. Oranżeria łączy istniejące pomieszczenie dla roślinności podzwrotnikowej ze szklarnią pokazową na długości ok. 100 m.

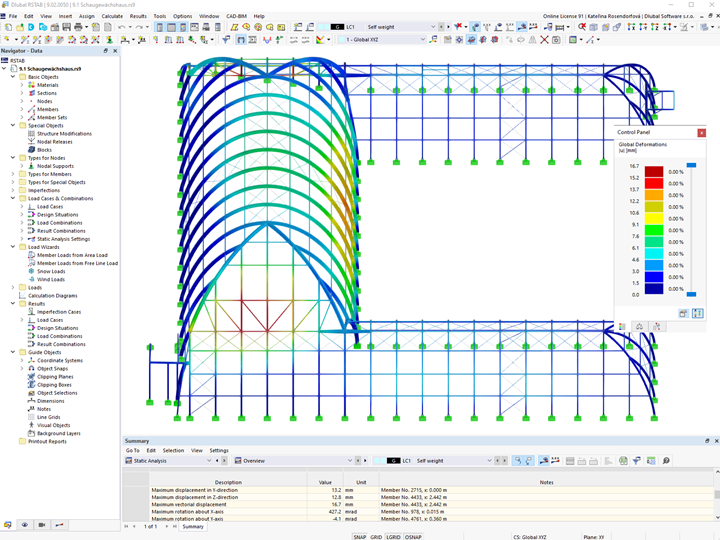

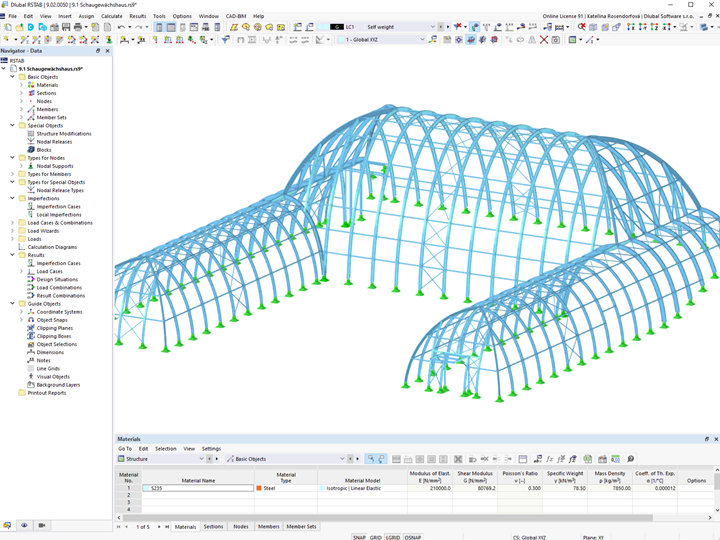

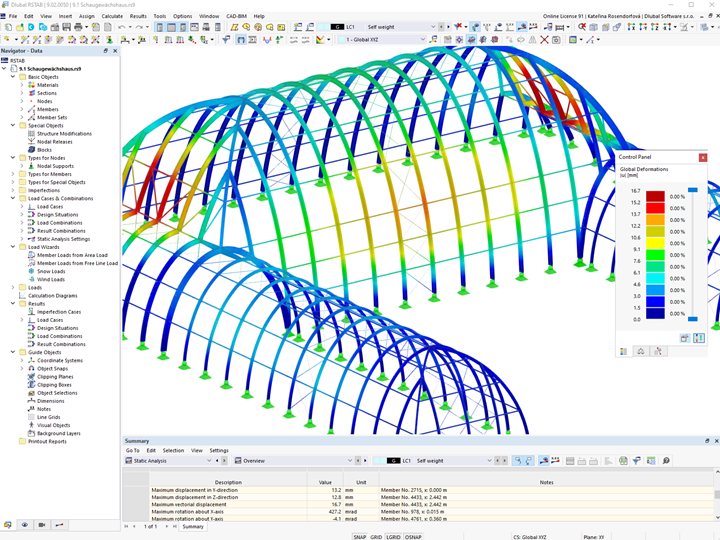

Firma ASSMANN BERATEN + PLANEN AG, klient firmy Dlubal, była odpowiedzialna za analizę statyczno-wytrzymałościową konstrukcji stalowej. Do analizy statyczno-wytrzymałościowej wykorzystano program RSTAB.

Konstrukcja

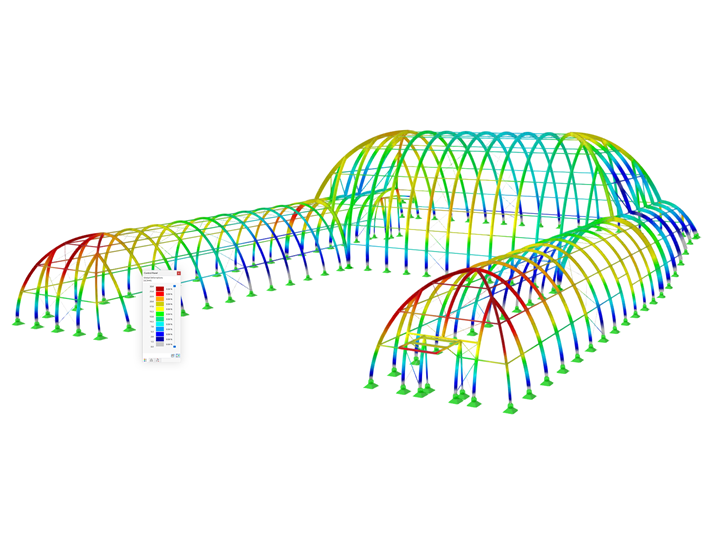

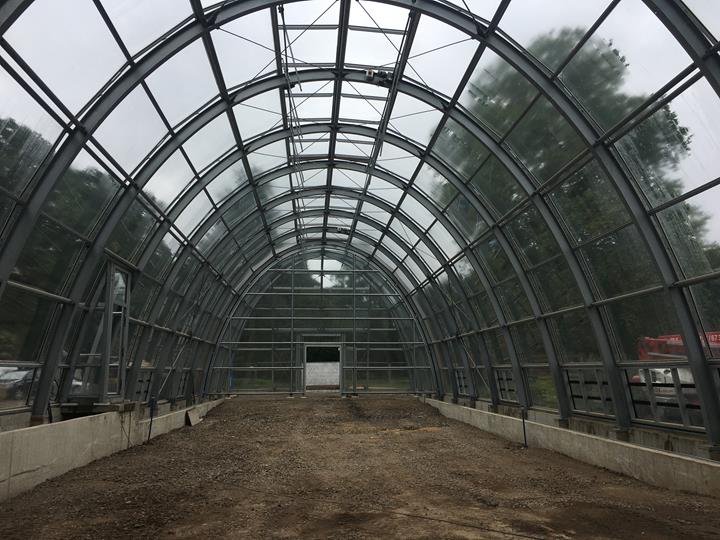

Szklarnia pokazowa to stalowa konstrukcja ze szklanym dachem. Wymiary zewnętrzne głównej powierzchni (domu roślinności tropikalnej) to 55 m x 21 m (dł x szer), a dwa mniejsze obszary (dom roślinności pustynnej i uprawnej) to = 34 m x 12 m (dł x szer).

Główne belki szklarni to smukłe, zakrzywione profile IPEo, które są rozmieszczone co 3 m.  Wysokość dużych łuków wynosi około. 17 m, a mniejszych łuków ok. 8 m.

W kierunku poprzecznym schemat statyczny przyjmuje postać ramy dwuprzegubowej ze względu na kształt łuków. W kierunku wzdłużnym łuki połączone są regularnie rozmieszczonymi płatwiami. Przenoszą one obciążenia usztywniające na stężenia dachowe i ścienne, a tym samym na fundament.

Miejsce Alter Stammheimer Weg
50735 Köln



Zarządzanie projektem City of Cologne Represented by Cologne Facility Management
www.stadt-koeln.de
Architekt Königs Architekten
www.koenigs-architekten.de
Analiza statyczno-wytrzymałościowa i budowa ASSMANN BERATEN + PLANEN AG
www.assmann.info


Specyfikacja projektu

Dane modelu

Liczba węzłów 4929
Liczba linii 5541
Liczba prętów 5541
Liczba powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 13
Ilość KO 34
Liczba kombinacji wyników 2
Ciężar całkowity 98,869 t
Wymiary (metryczne) 53,811 x 16,598 x 60,815 m
Wymiary (imperialne) 176.55 x 54.46 x 199.52 feet
